Arrasto preciso do manequim
Creo Parametric 10.0.0.0
Local da interface do usuário: Ao usar o arrastador 3D no ambiente do manequim, o parâmetro incremental exibido pode ser mudado.
Vídeos
Descrição

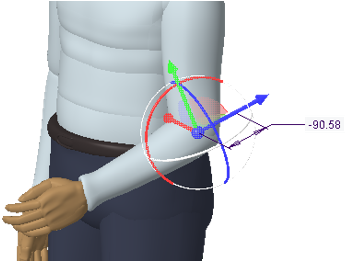

Agora, os segmentos do manequim podem ser reorientados com um incremento preciso do arrastador 3D, para controle angular e linear. Ao usar o arrastador 3D, um valor de arrasto incremental pode ser visto e mudado manualmente para o número desejado.

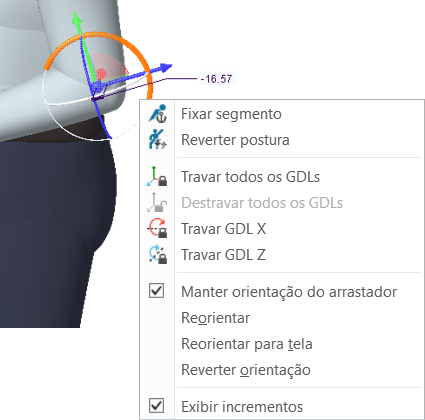

A exibição desse incremento pode ser desativada no menu de atalho do arrastador (botão direito do mouse).
Além disso, há uma opção para manter a orientação linear do arrastador travada após o arrasto, para que múltiplos incrementos possam ser fornecidos com a mesma orientação.
Vantagens
Veja facilmente e controle com precisão as posições dos segmentos do manequim com o arrastador 3D.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | manikin_dim_drag_lock y*/n Quando você executa um movimento planar com o arrastador 3D e insere um valor de translação ao longo de um eixo, essa opção trava a dimensão do eixo ortogonal. • Quando a opção é definida como Yes: Quando você insere um valor para uma dimensão, haverá movimento somente nessa direção, mesmo no modo 2D (planar). A outra dimensão não mudará. • Quando a opção é definida como No: O sistema permitirá o movimento na direção ortogonal. |
