Sobre padrões planificados
Use a ferramenta de padrão planificado para automaticamente criar uma versão planificada de uma peça de chapa e preparar o modelo para manufatura. O elemento de padrão planificado permanece o último elemento na árvore de modelo e mantém a vista do modelo planificado. O padrão planificado é suprimido quando você adiciona ou redefine elementos em um design. Ele é automaticamente retomado depois que os elementos são adicionados. Um modelo pode ter somente um padrão planificado. Crie o elemento de padrão planificado como se estivesse usando a ferramenta de desdobramento.
Depois de criar um elemento de padrão planificado, use o comando Dimensões da caixa delimitadora na aba Vista para alternar a exibição das dimensões de comprimento e largura da peça de chapa desdobrada. As dimensões estão associadas aos parâmetros SMT_FLAT_PATTERN_LENGTH e SMT_FLAT_PATTERN_WIDTH.
Ao criar um elemento de padrão planificado, deve-se definir uma superfície fixa ou aresta. É possível economizar tempo e manter a consistência configurando em uma referência de geometria fixa no nível da peça para todas as operações Desdobrar, Dobrar novamente e Padrão planificado na caixa de diálogo Geometria fixa.
Lembre-se dos pontos a seguir ao criar um elemento de padrão planificado:
• Não é possível selecionar manualmente uma geometria dobrada.
• Não é possível criar um padrão planificado para uma peça com mais de uma peça distinta de geometria não anexada.
• Quando forem detectadas superfícies que requerem a criação de áreas de deformação, especifique o tratamento das áreas como se estivesse usando a ferramenta de desdobramento.
• É possível projetar cortes adicionados a formulários para o padrão planificado.
• Use a ferramenta de visualização do padrão planificado para abrir uma janela que exibe o modelo em uma condição desdobrada, quando não houver nenhum elemento de padrão planificado no modelo.
As figuras a seguir mostram opções para criar padrões planificados

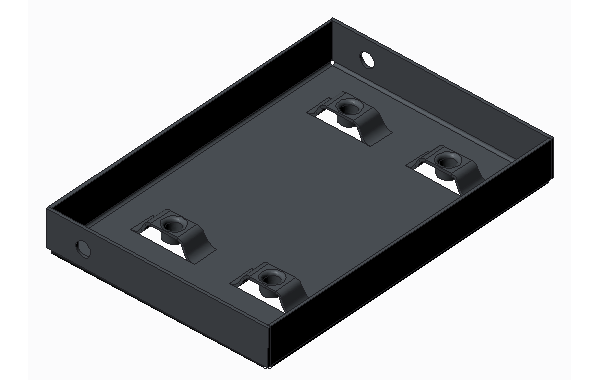

• Peça de chapa
• Padrão planificado com notas de dobra

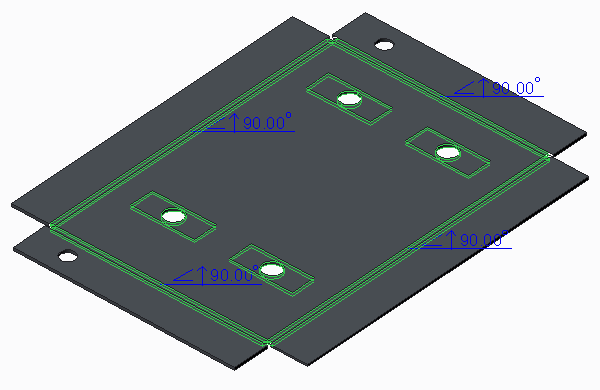

• Padrão planificado com notas de dobra e cortes projetados
