Espaços de design
O espaço de design define os corpos que fazem parte da otimização. Ele inclui a definição do seguinte:
Geometria inicial
Designar um corpo como geometria inicial é o primeiro passo para definir um estudo generativo. Ela ajuda a entender os limites de volume. Selecione um corpo que representa o volume para o design que você deseja criar. O design final está contido dentro da geometria inicial. Designe somente um corpo como geometria inicial. O corpo designado como geometria inicial torna-se parcialmente transparente para fornecer uma vista melhor dos corpos contidos dentro dele.
Geometria preservada
Se você deseja que determinados corpos não sejam afetados durante a otimização, designe-os como geometria preservada. Esses corpos são incluídos nos designs gerados, mas sua geometria permanece sem mudanças. Os corpos designados como geometria preservada não devem se intersecionar ou tocar. Se isso ocorrer, esses corpos deverão ser mesclados. A geometria preservada deve estar completamente dentro do volume de geometria inicial. A geometria preservada usa o mesmo material que o material ativo nos critérios de design ativos. É possível fazer referência a cargas e restrições nas superfícies da geometria preservada. Os corpos designados como geometria preservada aparecem em azul.
Geometria excluída
Os corpos designados como geometrias excluídas são representados como volumes vazios, sem nenhum material, nos designs gerados finais. Esses corpos funcionam como obstáculos à medida que a solução é resolvida em torno deles, mas não dentro de sua geometria. Os designs gerados resultantes têm um vazio com base no perfil da geometria excluída. A geometria excluída deve estar dentro da geometria inicial ou deve atravessá-la. Se a geometria excluída interseciona ou atravessa um corpo preservado, o volume de sua interação é tratado como geometria excluída.
Não é possível aplicar cargas e restrições em um corpo designado como geometria excluída. A definição da geometria excluída é opcional. Os corpos designados como geometria excluída aparecem em vermelho.
Corpos não designados
O modelo pode ter corpos não designados que podem ter contato com a geometria inicial ou outros corpos não designados. Esses corpos podem ter cargas e restrições aplicadas às suas superfícies e podem transferir cargas e restrições para outros corpos com os quais eles têm contato de ligação. Os corpos não designados afetam o design gerado, mas não fazem parte do design final.

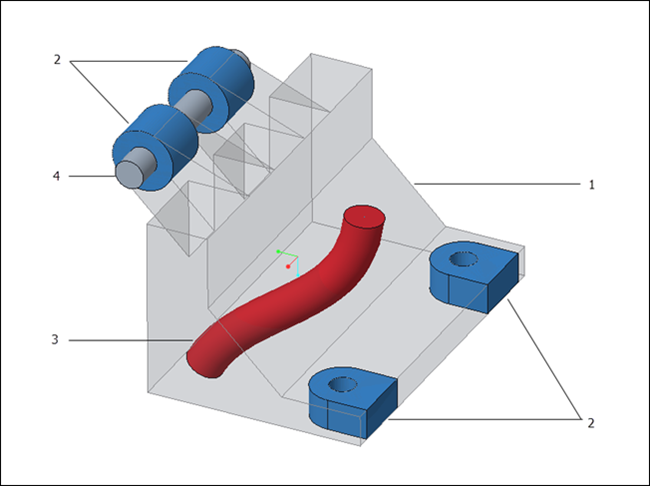

A imagem a seguir mostra a geometria inicial, a geometria preservada, a geometria excluída e o corpo não designado:
1. Geometria inicial
2. Geometria preservada
3. Geometria excluída
4. Corpo não designado
*
Se você designar um corpo como geometria preservada sem definir a geometria inicial, o Creo Parametric calculará automaticamente os limites para a otimização como a forma inicial. É possível designar um corpo como geometria inicial.
Como designar um corpo como geometria inicial
Realize uma das ações a seguir:
• Selecione um corpo que você deseja otimizar na janela de gráfico ou na árvore de modelo e clique em Geometria inicial.
• Na aba Design generativo, clique em Geometria inicial e selecione o corpo que você deseja designar como geometria inicial.
O corpo designado torna-se parcialmente transparente.
*
Somente um corpo pode ser definido como geometria inicial.
*
Para adicionar um volume de corpo de geometria preservada à geometria inicial, use a operação booleana Mesclar quando ambos os corpos estiverem ativos.
Como designar um corpo como geometria preservada
Realize uma das ações a seguir:
• Selecione corpos na janela de gráfico ou na árvore de modelo e clique em Geometria preservada.
• Na aba Design generativo, clique em Geometria preservada e selecione o corpo que você deseja designar como geometria preservada.
Os corpos preservados aparecem em azul.
Como designar um corpo como geometria excluída
Realize uma das ações a seguir:
• Selecione corpos para funcionar como obstáculos e clique em Geometria excluída. Esses corpos não são incluídos na otimização, mas o design gerado é formado em torno deles.
• Na aba Design generativo, clique em Geometria excluída e clique para selecionar o corpo que você deseja designar como geometria excluída.
Os corpos excluídos aparecem em vermelho.
Expanda os nós em Espaços de design na Árvore generativa para ver corpos designados como geometria inicial, geometria preservada e geometria excluída.
*
É possível ocultar corpos designados da árvore de modelo. No entanto, esses corpos participam do cálculo de otimização.
Como remover a designação de um corpo
Clique com o botão direito no corpo na árvore generativa e clique em Remover.
*
Essa ação não apaga o corpo. Ela somente remove a designação desse corpo.
