Sobre a visualização de criação de elemento
Quando você acessa a interface do usuário de criação de elemento, o Creo Parametric exibe o elemento na janela de gráfico e fornece uma visualização da geometria que você está definindo. Visualizar permite entender melhor a geometria que você está adicionando ao seu modelo conforme você constrói elementos. No modo de visualização você pode editar referências, mudar atributos e modificar as dimensões. Para elementos de esboço, você pode arrastar as entidades de esboço e modificar as suas dimensões. Três tipos de opções de visualização estão disponíveis:
•
Sem visualização
Sem visualização•
Visualização não anexada — Visualização dinâmica não anexada é leve e exibe o contorno da geometria que você estiver definindo. É rápida o bastante para trabalhar com arrastadores.
Visualização não anexada — Visualização dinâmica não anexada é leve e exibe o contorno da geometria que você estiver definindo. É rápida o bastante para trabalhar com arrastadores.•
Visualização anexada (default) — Visualização anexada dinâmica exibe em tempo real a geometria completa que você está definindo. É semelhante à geometria conforme você vê depois de clicar em
ou
.
Visualização anexada (default) — Visualização anexada dinâmica exibe em tempo real a geometria completa que você está definindo. É semelhante à geometria conforme você vê depois de clicar em ou . | • Se o elemento falha, o sistema alterna para o modo Sem visualização. Neste caso, use o modo Verificar para obter diagnósticos e ações recomendadas de solução de problemas. • Em alguns casos, para melhorar o desempenho, o sistema temporariamente alterna para o modo não anexado. |
Ambos os modos de vista dinâmica fornecem feedback visual sobre a capacidade de criar a geometria. Se o sistema não pode criar a geometria, não há nenhuma visualização e isso indica um problema de definição.

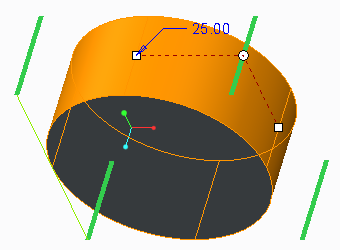

Exemplos de diferentes tipos de visualização
Sem visualização | Visualização dinâmica não anexada | Visualização dinâmica anexada |
 |  |  |
Elemento de furo
Sem visualização | Visualização dinâmica não anexada | Visualização dinâmica anexada |
 |  |  |
