기호 및 서피스 마무리 주석을 모델 기반 정의의 다른 주석에 연관시키기
Creo Parametric 10.0.0.0
동영상
설명

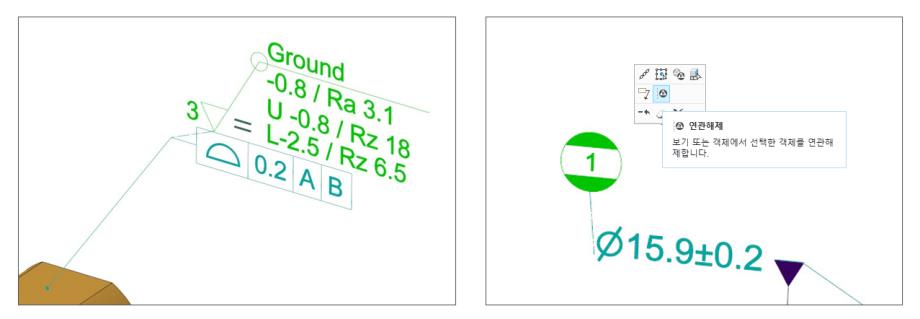

이전에는 기호 또는 서피스 마무리 주석을 모델 기반 정의(MBD)의 다른 주석과 쉽게 연관시킬 수 없었으며, 모 주석을 이동할 때 이 유형의 배치는 수동, 비연관 및 비지속이었습니다. 이 개선된 기능을 통해 기호 또는 서피스 마무리 주석을 3D 모델의 다른 주석과 연관시킬 수 있는 기호 및 서피스 마무리 주석에 대한 새로운 배치 옵션이 도입되었습니다.
이러한 새로운 배치 유형의 기능은 다음과 같습니다.
• 오프셋 배치 기호 및 서피스 마무리를 MBD의 다른 주석과 연관시킬 수 있습니다.
• 연관된 기호 또는 서피스 마무리에서 모 주석과 동일한 주석 평면을 상속할 수 있습니다.
• 관련 주석(상호 이동, 결합 상태에 대한 지정 등)에 대한 그룹 또는 스택으로 동작할 수 있습니다.
• 연관된 기호 또는 서피스 마무리가 선택될 때 모 주석을 강조표시할 수 있으며 그 반대의 경우도 마찬가지입니다.
• 여러 기호 또는 서피스 마무리를 단일 모 주석에 연관시킬 수 있습니다.
• 모 주석에서 연관된 기호 또는 서피스 마무리를 연관해제할 수 있습니다.
이점
이 개선된 기능의 이점은 다음과 같습니다.
• 기호 및 서피스 마무리를 MBD의 다른 주석에 연관시키기 위한 쉽고 강력한 배치 유형입니다.
• 검사 계획, 추적 및 기타 사용 사례에 대한 새 모델 기반 정의 및 모델 기반 엔터프라이즈 워크플로입니다.
• 세부 드로잉 표준 준수를 개선하는 서피스 마무리 주석에 대한 추가 배치 옵션입니다.
추가 정보
팁: | 없음 |
제한 사항: | 다음 사용 사례에서는 기호 또는 서피스 마무리 연관 기능이 지원되지 않습니다. • 기준 피쳐 기호 주석의 경우 • 다른 기호 또는 서피스 마무리를 모 주석과 이미 관련된 자 피쳐 주석에 연관시키는 경우 |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
