수렴
Creo Flow Analysis의 솔루션 프로세스는 반복적입니다. 수렴 기준을 필요한 수렴 공차로 설정하여 안정 시뮬레이션의 전체 이터레이션 수(전역)를 제한하거나 과도 시뮬레이션의 시간 단계당 전체 이터레이션 수를 제한할 수 있습니다.
수렴 기준을 수정하려면 Flow Analysis 트리의 물리(Physics)에서 모듈을 선택합니다. 수렴 조건(Converge Criterion)이 특성 패널에 나타납니다.
모듈에 대한 수정이 해당 수렴 기준 밑으로 떨어질 때 다른 모든 모듈의 기준에 도달한 경우 코드가 중지(안정)하거나 다음 시간 단계로 이동(과도)합니다.
수렴 조건(Converge Criterion)압력(Pressure)속도(Velocity) 솔루션의 수렴 기준을 제어합니다. 수렴 기준의 값이 작을수록 정밀도가 향상됩니다. 수렴 기준의 비용 값이 작을수록 이터레이션이 늘어나 계산 시간도 더 늘어납니다. 경우에 따라 추가된 정확도에 추가 비용이 필요하지 않습니다. 대상 수렴 기준이 매우 작은 경우 이에 도달하지 못할 수도 있습니다. 이러한 경우 솔루션에서 전체 이터레이션 수를 사용합니다.
기본 수렴 기준은 과도(Transient) 시뮬레이션의 경우 0.1이며, 안정(Steady) 상태 시뮬레이션의 경우 0.001입니다. 이러한 기본값은 일반적으로 충분한 정확도를 제공합니다. 초기 추측값은 정확한 솔루션이 아닌 경우가 많으므로 안정 시뮬레이션에 대해 더 높은 수렴이 필요합니다.

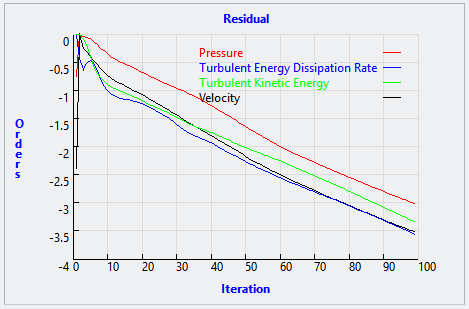

솔루션이 잘 수렴된 경우 잔차가 드롭되지 않을 수 있습니다. 예를 들어, 안정 솔루션으로 수렴되는 과도 시뮬레이션의 경우 각 시간 단계 시작 시의 솔루션은 충분히 정확하므로 잔차 드롭이 거의 일정하게 유지됩니다. 이러한 경우 다소 엄격한 수렴 기준을 사용하려고 할 수 있습니다. 각 활성 변수에 대한 잔차 오류 드롭은 잔차 패널에 나타납니다. 잔차 드롭에 대한 배율은 잔차의 지수이므로, -3의 드롭은 0.001의 수렴 조건(Converge Criterion)에 해당합니다.
잔차 패널을 보려면 Flow Analysis 탭에서 XY 도표 패널(XYPlot Panel)을 클릭합니다.
모듈에 대한 수렴 매개 변수는 다음과 같습니다.
수렴 매개 변수
모듈
솔루션 변수(잔차 도표)
흐름
압력, 속도
터뷸런스
터뷸런스 운동 에너지 및 터뷸런스 에너지 소산율
에너지
