예: 프로세스 템플릿 사용
이 예에서는 프로세스 템플릿을 사용하여 기존 Creo NC 프로세스를 기반으로 설계 모델의 Creo NC 프로세스를 생성하는 방법에 대해 설명합니다.
 |
프로세스 템플릿을 사용하려면 원본 모델과 새 모델에 대한 제조 기준을 정의해야 합니다.
|

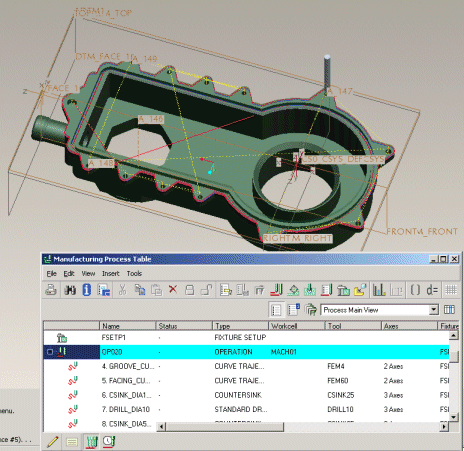

이 예에서는 다음 그림에 표시된 제조 어셈블리를 사용하여 프로세스 템플릿을 생성합니다.
1. 필요한 제조 템플릿을 사용하여 프로세스 테이블에 스텝을 생성합니다.
2. 순서재정리, 결합, 그룹화, 필수조건 설정 또는 참조 변경 같은 작업으로 단계를 조작하여 최적의 Creo NC 프로세스를 생성합니다.
3. 프로세스 템플릿을 생성합니다.

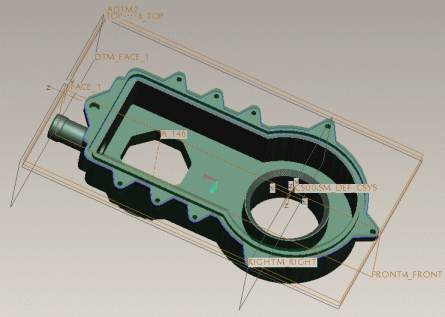

4. 비슷한 제조 어셈블리를 열고 프로세스 템플릿을 사용하는 단계를 추출합니다. 단계는 필수조건을 충족하면서 필요한 순서로 생성됩니다. 하지만 결합 그룹을 다시 생성해야 합니다. 다음 그림은 비슷한 모델에 프로세스 템플릿을 사용할 때의 공구 경로를 보여줍니다.
