工具アダプタに工具オフセットを定義する機能
Creo Parametric 10.0.0.0
ユーザーインタフェースの場所:
1. >
「切削工具」(Cutting Tools) の順にクリックします。「工具設定」(Tools Setup) ダイアログボックスが開きます。
「切削工具」(Cutting Tools) の順にクリックします。「工具設定」(Tools Setup) ダイアログボックスが開きます。2. > > の順にクリックします。
3. 工具を選択します。
4. 「設定」(Settings) タブをクリックします。
説明

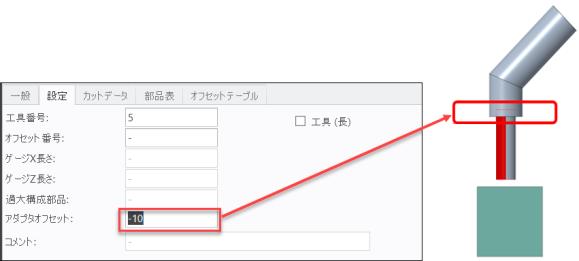

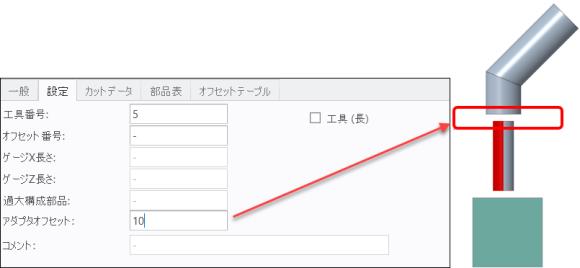

工具軸に沿ってホルダー位置を移動する新しい工具オフセットパラメータが導入されました。工具軸に沿ったホルダー位置の移動をサポートするため、「工具設定」(Tools Setup) ダイアログボックスに「アダプタオフセット」(Adapter Offset) オプションが追加されました。ホルダー工具アセンブリを修正できるようになりました。関連付けられている「工具からオフセットのアダプタ」(ADAPTER_OFFSET_FROM_TOOL) パラメータを CL ファイルに PPRINT 文として出力できます。
利点
この機能強化により、ホルダーとツールの複数のアセンブリを作成する必要がなくなりました。CL データに ADAPTER_OFFSET_FROM_TOOL パラメータが追加されたことで、プログラマにとってコードがわかりやすくなりました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
