質量特性パラメータの計算
質量特性パラメータの列の追加
1. 積層ツリーで、
「積層マネージャ」(Laminate Manager) をクリックします。
「積層マネージャ」(Laminate Manager) をクリックします。2.
「ツリー列」(Tree Columns) をクリックします。「積層ツリー列」(Laminate Tree Columns) ダイアログボックスが開きます。
「ツリー列」(Tree Columns) をクリックします。「積層ツリー列」(Laminate Tree Columns) ダイアログボックスが開きます。3. 「タイプ」(Type) ボックスで、「質量特性パラメータ」(Mass Properties Params) を選択します。
4. 「PRO_MP_MASS」を選択し、
をクリックします。
をクリックします。5. 「PRO_MP_AREA」を選択し、 をクリックします。
をクリックします。6. 「OK」をクリックします。
「PRO_MP_MASS」列と「PRO_MP_AREA」列が積層ツリーに追加されます。
単一の積層オブジェクトの質量特性の計算
1. >
「質量特性の計算」(Mass Properties Computation) の順にクリックし、「基礎プライに基づく」(Based on underlying plies) を選択します。
「質量特性の計算」(Mass Properties Computation) の順にクリックし、「基礎プライに基づく」(Based on underlying plies) を選択します。2. 積層ツリーで、PLY_1 を右クリックし、
「質量特性の設定」(Mass Properties Settings) を選択します。「質量特性」(Mass Properties) ダイアログボックスが開きます。
「質量特性の設定」(Mass Properties Settings) を選択します。「質量特性」(Mass Properties) ダイアログボックスが開きます。3. 「OK」をクリックします。
計算された PLY_1 の質量特性の値が「PRO_MP_MASS」列と「PRO_MP_AREA」列に表示されます。
4. 積層ツリーで、
「積層リスト」(Laminate List) をクリックします。
「積層リスト」(Laminate List) をクリックします。5. グラフィックウィンドウの何も表示されていないところをクリックして、積層オブジェクトの選択を解除します。
積層全体の質量特性の計算
1. > >
「複合材プロパティ」(Composite Properties) の順にクリックします。「複合材プロパティ」(Composite Properties) ダイアログボックスが開きます。
「複合材プロパティ」(Composite Properties) の順にクリックします。「複合材プロパティ」(Composite Properties) ダイアログボックスが開きます。2. 「質量特性」(Mass Properties) 行の「変更」(change) をクリックします。「質量特性: 複合材 1」(Mass Properties: Composite 1) ダイアログボックスが開きます。
3. 「計算」(Calculate) をクリックします。質量特性が更新されます。
4. 「OK」をクリックします。「質量特性: 複合材 1」(Mass Properties: Composite 1) ダイアログボックスが閉じます。

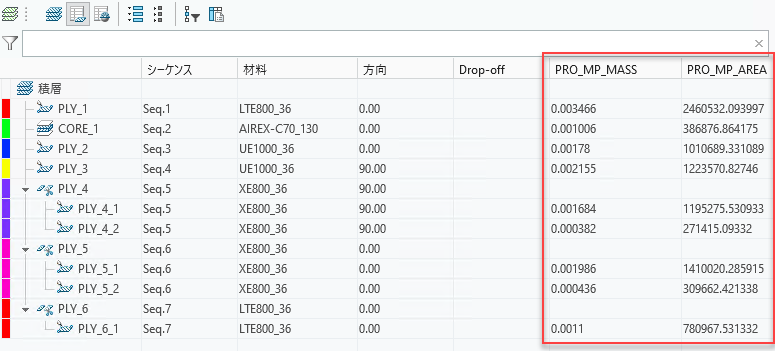

5. 「閉じる」(Close) をクリックします。「複合材プロパティ」(Composite Properties) ダイアログボックスが閉じます。次の図に示すように、質量特性が積層マネージャに表示されます。
