一般的な Creo の機能を使用した質量特性の解析
「解析」タブへの切り替え
• 「解析」(Analysis) タブを選択します。
単一のオブジェクトの質量特性の解析
1. > の順にクリックします。「質量特性」(Mass Properties) ダイアログボックスが開きます。
2. 「単一オブジェクト」(Single object) を選択します。
3. 積層ツリーで、CORE_1 を選択します。
「デフォルト使用」(Use Default) チェックボックスがオンになっていることを確認します。
4. 「質量特性」(Mass Properties) ダイアログボックスで、「基礎プライに基づく」(Based on underlying plies) を選択します。
5. 計算結果が自動的に表示されない場合、「プレビュー」(Preview) をクリックします。

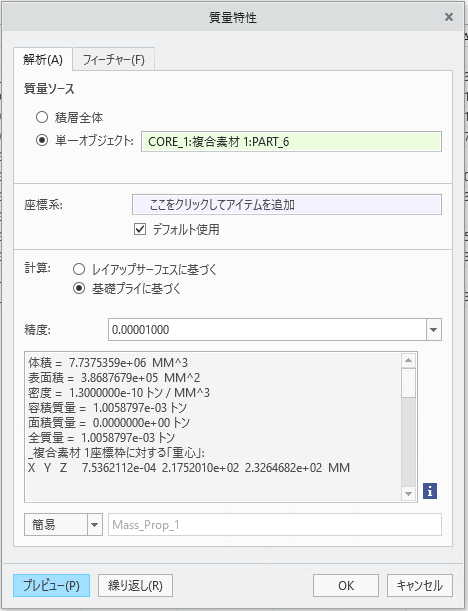

次の図に示すように、解析結果が表示されます。
6. 「OK」をクリックします。「質量特性」(Mass Properties) ダイアログボックスが閉じます。
積層全体の質量特性の解析
1. > の順にクリックします。「質量特性」(Mass Properties) ダイアログボックスが開きます。
2. 「積層全体」(Full Laminate) を選択します。
| 「デフォルト使用」(Use Default) チェックボックスがオンになっていることを確認します。 |
3. 「基礎プライに基づく」(Based on underlying plies) を選択します。
4. 計算結果が自動的に表示されない場合、「プレビュー」(Preview) をクリックします。

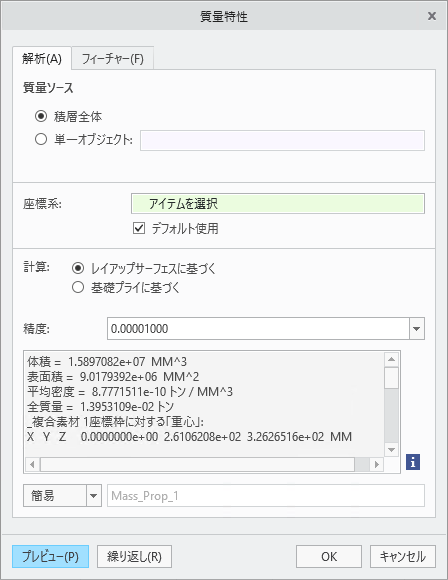

次の図に示すように、解析結果が表示されます。
5. 「OK」をクリックします。「質量特性」(Mass Properties) ダイアログボックスが閉じます。
複合材設計環境への切り替え
• 「複合材設計」(Composite Design) タブを選択します。
