例: ボリュームの形状定義
形状ボリュームを使用してキャビティ入子を作成できます。ボリュームの形状を定義するには分類されたサーフェスが必要です。次の例で、ボリュームの形状を定義する方法について説明します。
1. > >
「形状ボリューム」(Shape Volume) の順にクリックします。「形状ボリューム」(Shape Volume) タブが開きます。
「形状ボリューム」(Shape Volume) の順にクリックします。「形状ボリューム」(Shape Volume) タブが開きます。2. 「境界参照」(Boundary Reference) コレクターでボリュームまたはワークピースを選択します。次の図ではワークピースが選択されています。

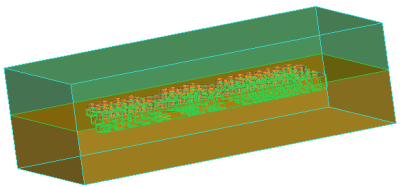

3. 「サーフェス」(Surfaces) コレクターで、分類済みサーフェスと分離サーフェスを選択します。次の図では、コアサーフェスとして分類済みのサーフェスと分離サーフェスが選択されています。
4.
をクリックします。
をクリックします。5. 「プロパティ」(Properties) ダイアログボックスでボリューム名を指定します。形状ボリュームフィーチャーが作成されます。
6.
「シェード」(Shade) をクリックすると形状ボリュームが図のように表示されます。
「シェード」(Shade) をクリックすると形状ボリュームが図のように表示されます。
