Correlare simboli e annotazioni di finitura di superficie ad altre annotazioni in Model-Based Definition
Creo Parametric 10.0.0.0
Video
Descrizione
Nelle versioni precedenti non era possibile associare facilmente simboli o annotazioni di finitura di superficie ad altre annotazioni in Model-Based Definition (MBD), e questo tipo di posizionamento era manuale, non associativo e non persistente quando veniva spostata l'annotazione padre. Questo miglioramento introduce una nuova opzione di posizionamento per i simboli e le annotazioni di finitura di superficie che consente di correlare un simbolo o un'annotazione di finitura di superficie ad altre annotazioni nei modelli 3D.
Il nuovo tipo di posizionamento offre le funzionalità descritte di seguito.

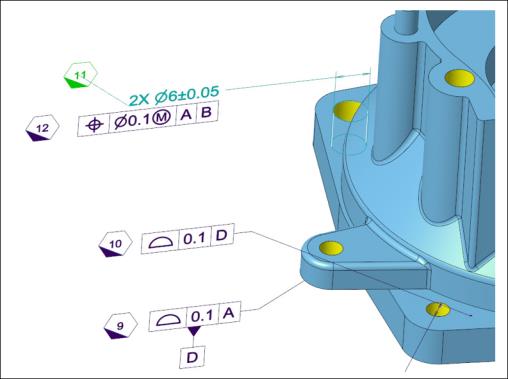

• Possibilità di mettere in relazione i simboli di posizionamento di offset e la finitura di superficie con altre annotazioni in MBD.
• Capacità del simbolo o della finitura di superficie correlato di ereditare lo stesso piano di annotazione come annotazione padre.
• Possibilità di comportarsi come gruppo o pila per le annotazioni correlate (spostamento reciproco, assegnazioni a combinazioni di stati e così via).
• Possibilità di evidenziare un'annotazione padre quando si seleziona un simbolo o una finitura di superficie correlato o viceversa.
• Possibilità di correlare più simboli o finiture di superficie a una singola annotazione padre.

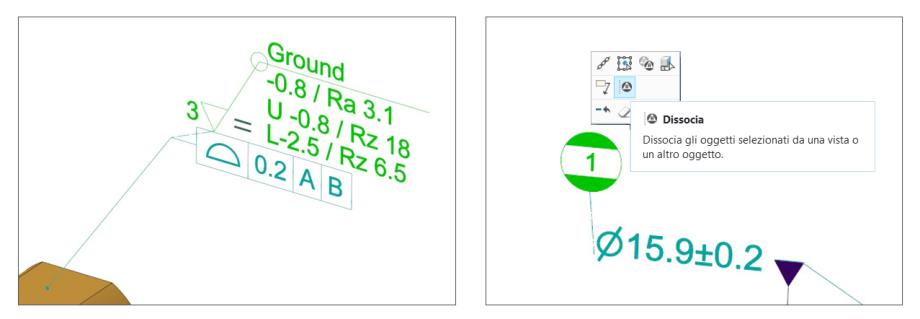

• Possibilità di annullare la relazione tra un simbolo correlato o una finitura di superficie da un'annotazione padre
Vantaggi
Di seguito sono riportati i vantaggi di questo miglioramento.
• Tipo di posizionamento semplice e affidabile per mettere in relazione simboli e finiture di superficie con altre annotazioni in MBD.
• Nuovi workflow Model-Based Definition e Model-Based Enterprise per la pianificazione di ispezioni, il monitoraggio e altri casi di utilizzo.
• Opzioni di posizionamento aggiuntive per le annotazioni di finitura di superficie che migliorano la conformità agli standard di disegno dei dettagli.
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | La correlazione di un simbolo o una funzionalità di finitura di superficie non è supportata nei casi di utilizzo riportati di seguito. • Per le annotazioni simbolo di feature di riferimento. • Per correlare un altro simbolo o una finitura di superficie a un'annotazione figlio già correlata a un'annotazione padre. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
