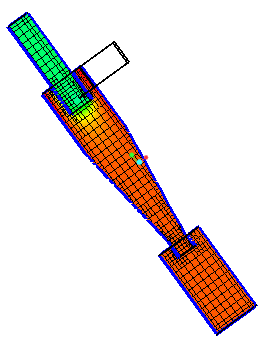

Esistono tre modi per visualizzare i contorni sulle entità geometriche.

Le sezioni, denominate anche sezioni trasversali, sono superfici planari derivate che attraversano il dominio o i volumi in un orientamento e una posizione specificati dall'utente. Utilizzate le sezioni per rivelare feature o visualizzare una Variabile (Variable).

Create una sezione attenendovi alla procedura descritta di seguito.

Contorni per le variabili su una sezione

Un punto è una coordinata X, Y, Z specificata all'interno di un modello, utilizzata per registrare le variabili o i dati delle proprietà in tale posizione. La posizione di un punto è associata a una determinata cella della mesh specifica in base alla relativa posizione all'inizio di una simulazione. Se la mesh viene spostata, il punto si sposta con la cella. Quando un punto viene spostato con la mesh, la nuova posizione non viene aggiornata graficamente.

Per creare un punto di monitoraggio, attenetevi alla procedura descritta di seguito.

È possibile impostare la posizione di un punto dal pannello Proprietà (Properties).

Un tastatore in tempo reale mostra il valore della variabile visualizzata su qualsiasi volume, limite o interfaccia insieme alle coordinate X, Y e Z nella posizione del puntatore del mouse. Per utilizzare un tastatore in tempo reale, attenetevi alla procedura descritta di seguito.

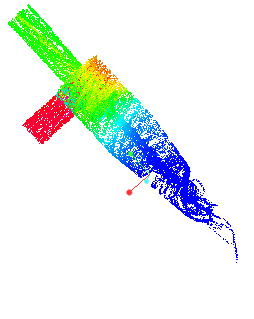

È possibile aggiungere indicatori alle linee di flusso nella scheda Vista (View) del pannello delle proprietà. Sono disponibili due tipi di indicatori:

Il numero di indicatori può essere controllato modificando il valore di Densità indicatori (Density of Indicators) da grossolana (coarse), normale (normal), fine e maggiormente fine (finest).

L'animazione della linea di flusso viene attivata quando il valore di Dimensione tempo animazione (Animation Time Size) aumenta rispetto a 0. Nella scheda Vista (View) del pannello delle proprietà sono disponibili due opzioni aggiuntive:

Per esportare l'animazione della linea di flusso come file .gif, attenetevi alla procedura descritta di seguito dopo aver attivato l'animazione.

Le isosuperfici sono superfici che inviluppano regioni inferiori (Below Value), uguali (Single Value) o superiori (Above Value) a un valore scalare specificato di una Variabile (Variable) selezionata, variabile derivata o proprietà. Le isosuperfici possono inoltre inviluppare la regione tra due scalari utilizzando un intervallo di valori.

Per creare un'isosuperficie, attenetevi alla procedura descritta di seguito.

La forma di un'isosuperficie dipende da Isosurface Variable (Variabile isosuperficie),Tipo (Type) e Valore (Value) impostati nel pannello Proprietà (Properties).

Quando si colora qualsiasi oggetto visualizzato (volume, limite, linea di flusso, ecc.) utilizzando una variabile, una barra di legenda viene collegata alla variabile per associare i valori della variabile a ogni singolo colore.

La barra della legenda include le opzioni seguenti:

I risultati quantitativi della simulazione vengono visualizzati mediante i grafici XY. Esaminate i risultati su limiti, volumi o punti di monitoraggio, ad esempio per portata, temperatura e così via.

Per creare un grafico XY, attenetevi alla procedura descritta di seguito.

Attenetevi alla procedura descritta di seguito per selezionare le variabili da utilizzare come output nei grafici.

Per informazioni dettagliate sulle variabili di output, fate riferimento a Variabili di output del modulo Flusso, Variabili di output del modulo Turbolenza, Variabili di output del modulo Calore.

Le impostazioni della finestra di visualizzazione, ad esempio l'orientamento del modello e le entità di simulazione selezionate nell'albero Flow Analysis, possono essere salvate per uso futuro. Per salvare una scena, attenetevi alla procedura descritta di seguito.

Per ripristinare lo stato di selezione delle entità di simulazione e orientamento di un modello salvato, attenetevi alla procedura descritta di seguito.
