Feature Reticolo

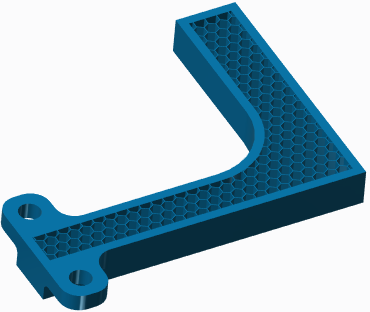

Il reticolo è una struttura interna progettata per ottimizzare le proprietà della parte. Potete, ad esempio, utilizzare il reticolo per ottimizzare il rapporto tenuta-peso.
Definizione del reticolo
Il reticolo viene definito utilizzando i due elementi indicati di seguito.
• Una cella - Definisce le quote, la forma e la struttura interna di una singola cella.
• La duplicazione della cella - Definisce la modalità di propagazione della singola cella nel volume.
Aggiungete il reticolo a una parte Creo come feature. Il volume interno deve essere delimitato su tutti i lati, ma potete utilizzare un piano di Riferimento come uno dei limiti. Per chiudere i limiti aperti di un volume, è possibile utilizzare le superfici solide adiacenti che non si trovano nel volume. Il reticolo può essere definito in modo da ignorare i piccoli fori.
Tipi di reticolo
Sono disponibili i diversi tipi di reticolo indicati di seguito.
• Basato su travatura - Aggiunge celle 3D in una serie a scelta. Potete selezionare la forma delle celle e controllarne la struttura definendo il numero di travature della cella. È possibile controllare la larghezza e la forma della travatura, quindi scegliere se aggiungere sfere alle intersezioni della travatura. Potete controllare la modalità di propagazione delle celle del reticolo nel volume interno.
◦ Stocastico - Tipo di reticolo basato su travatura in cui punti distribuiti a caso determinano la posizione delle travature all'interno dei volumi o sulle superfici per creare il reticolo.
• 2.5D - Esegue l'estrusione di una forma prismatica piana perpendicolare al piano per formare le celle del reticolo. È possibile selezionare la forma della cella da utilizzare e controllare il modo in cui le celle del reticolo vengono propagate nel volume interno. Si possono aggiungere alla struttura aperture di scola ad asola.
• Guidato da formula - Per definire la forma della cella del reticolo viene utilizzata una formula.
• Personalizzato - Per definire la forma della cella del reticolo viene utilizzata una parte creata in Creo Parametric, che viene importata nella feature reticolo.
Restrizioni
• Una feature di reticolo non può essere membro di una FDU (feature definita dall'utente).
