Riadattare e riordinare gli indicatori di riferimento
Riadattamento delle etichette degli indicatori di riferimento
In caso di zoom su un assieme di grandi dimensioni, le etichette degli indicatori di riferimento potrebbero non essere visibili. Utilizzate l'opzione Riadatta indicatori di riferimento (Refit Reference Designators) per riadattare automaticamente tutte le etichette all'interno della finestra.
 |
La finestra di contenimento del componente deve trovarsi all'interno della finestra per poter visualizzare l'etichetta riposizionata.
|
1. Fate clic su
sulla barra degli strumenti grafici per visualizzare le etichette degli indicatori di riferimento.
sulla barra degli strumenti grafici per visualizzare le etichette degli indicatori di riferimento.2. Per riadattare tutte le etichette nella vista, controllate che non sia selezionato alcun elemento, fate clic sulla freccia accanto a Indicatori di riferimento nella barra multifunzione, quindi fate clic su
Riadatta indicatori di riferimento (Refit Reference Designators).
Riadatta indicatori di riferimento (Refit Reference Designators).OPPURE
Per riadattare un sottoinsieme di etichette nella vista, selezionate le etichette o i componenti a cui sono attaccate e fate clic su Riadatta indicatori di riferimento (Refit Reference Designators) nella mini barra degli strumenti o nella barra multifunzione.
Riadatta indicatori di riferimento (Refit Reference Designators) nella mini barra degli strumenti o nella barra multifunzione.| | Per escludere il riadattamento delle etichette degli indicatori di riferimento che sono state spostate manualmente, selezionate la casella di controllo "Limita riadattamento e riordinamento etichette indicatori di riferimento" (Restrict refitting and reordering of reference designator labels) in Opzioni->Visualizzazione entità->Impostazioni di visualizzazione cavi (Options->Entity Display->Cables Display Settings) (configurazione: limit_ref_des_label_reorder). Questa opzione esclude le etichette spostate manualmente quando tentate di riadattare tutte le etichette del modello. Le etichette selezionate esplicitamente o i relativi componenti verranno comunque riadattati indipendentemente dall'opzione. |

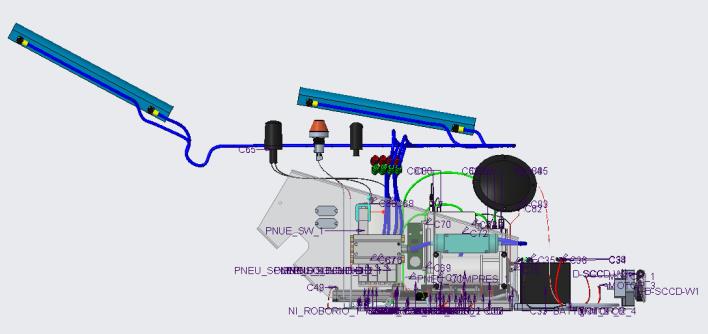

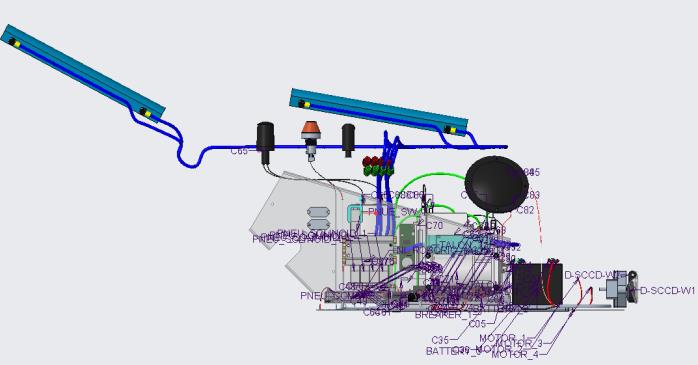

Prima del riadattamento | Dopo il riadattamento |
|---|---|
 |  |
Riordinamento delle etichette degli indicatori di riferimento
Quando si attivano le etichette degli indicatori di riferimento in un assieme di grandi dimensioni, le etichette possono risultare disorganizzate. Utilizzate l'opzione
Riordina indicatori di riferimento (Reorder Reference Designators) per orientare le etichette nella finestra di contenimento del gruppo pertinente dei componenti designati.
Riordina indicatori di riferimento (Reorder Reference Designators) per orientare le etichette nella finestra di contenimento del gruppo pertinente dei componenti designati.1. Fate clic su sulla barra degli strumenti grafici per visualizzare gli indicatori di riferimento.
sulla barra degli strumenti grafici per visualizzare gli indicatori di riferimento.2. Per riposizionare tutte le etichette, assicuratevi che non sia selezionato alcun elemento, fate clic sulla freccia accanto a Indicatori di riferimento nella barra multifunzione, quindi fate clic su Riordina indicatori di riferimento (Reorder Reference Designators).
Riordina indicatori di riferimento (Reorder Reference Designators).OPPURE
Per riposizionare un sottoinsieme di etichette, selezionate le etichette o i componenti a cui sono attaccate e fate clic su Riordina indicatori di riferimento (Reorder Reference Designators) nella mini barra degli strumenti o nella barra multifunzione.
Riordina indicatori di riferimento (Reorder Reference Designators) nella mini barra degli strumenti o nella barra multifunzione.| | Per escludere il riordinamento delle etichette degli indicatori di riferimento che sono state spostate manualmente, selezionate la casella di controllo "Limita riadattamento e riordinamento etichette indicatori di riferimento" (Restrict refitting and reordering of reference designator labels) in > > (configurazione: limit_ref_des_label_reorder). Questa opzione esclude le etichette spostate manualmente quando tentate di riposizionare tutte le etichette del modello. Le etichette selezionate esplicitamente (o i relativi componenti) verranno comunque riposizionate indipendentemente dall'opzione. |
| | Durante il riordinamento, la lunghezza della linea guida viene controllata con la configurazione 'cables_reorder_ref_des_len'. Specificate la lunghezza della linea guida di default (in unità modello) per le etichette degli indicatori di riferimento. |

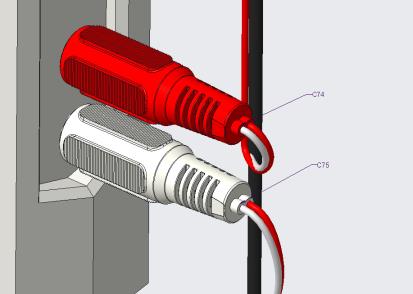

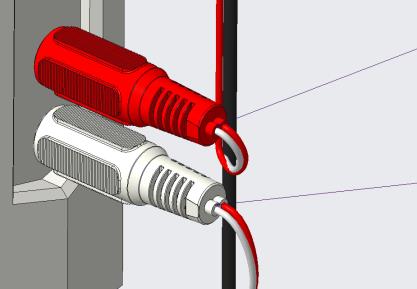

Prima del riordinamento | Dopo il riordinamento |
|---|---|
 |  |
Eseguendo lo zoom sul modello, le etichette vengono visualizzate più chiaramente poiché non si sovrappongono.
