Erweiterte Unterstützung für modernisierte Werkzeuge zum Projizieren und Versetzen im Skizzierer
Creo Parametric 10.0.0.0
Benutzeroberflächen-Positionen:
Skizze (Sketch) > Projizieren (Project)
Skizze (Sketch) > Versetzen (Offset)
Videos
Beschreibung
Erweiterte Unterstützung für die modernisierten Werkzeuge zum Projizieren und Versetzen, die ursprünglich in Creo 9.0 eingeführt wurden.
Vorteile
Zu den Vorteilen dieser Verbesserung zählen die folgenden Funktionen:
Die Sammelregel Alle Kurven in KE (All curves in feature) wird dem Projizieren-Tool hinzugefügt. Beachten Sie, dass diese Regel nur beim Erzeugen der Skizze ausgewertet wird.

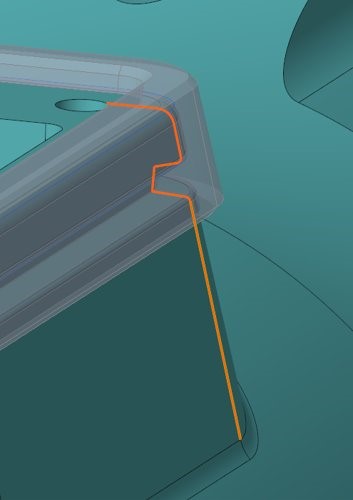

Dialogfenster Kettenauswahl Modell mit allen Kurven in KE-Auswahl
Die modernisierten Werkzeuge zum Projizieren und Versetzen sind jetzt in Skizzierer-Workflows für leitkurvenbasierte KEs wie Kurvenmuster, Zug-KE, Flansch usw. verfügbar.
Es gibt mehrere Verbesserungen der Benutzerfreundlichkeit, die die Wiederverwendung und Bearbeitung von projizierter Geometrie und Versatzgeometrie vereinfachen:
Beim Arbeiten mit einem Kurvenzug, der durch Projizieren oder Versetzen von Geometrie erzeugt wurde, können Sie jetzt einzelne Elemente aus dem Kurvenzug in aktionsobjektbasierten Workflows zum Bemaßen und Einschränken referenzieren. Hierzu gehören insbesondere das Werkzeug zum Erzeugen von Bemaßungen, die Werkzeuge zum Erzeugen von Randbedingungen und einige andere Werkzeuge wie die Werkzeuge für konzentrische Kreise und konzentrische Bögen.
Verbesserte Werkzeuge für Verrundung und Fasen trennen einen Kurvenzug automatisch in zwei Teile und fügen die Rundung oder Fase ein.
Das Spiegeln-Tool unterstützt Kurvenzüge besser.
Beim Referenzieren eines Elements eines Kurvenzugs wird eine explizite Referenz zur Kette oder Schleife hinzugefügt, die Sie von Werkzeugen außerhalb des Skizzierers sehen können, z.B. den Werkzeugen Referenzen editieren (Edit References) und Referenz-Viewer (Reference Viewer).
Diese Verbesserungen in Creo 10.0 Verbesserungen kombinieren die Vorteile der in Creo 9.0 eingeführten Kettenauswahl mit zusätzlicher Flexibilität, um mit dem Ergebnis von Projekt- oder Versatzoperationen zu arbeiten.
Sie können Geometrie als Konstruktionsgeometrie projizieren oder versetzen.

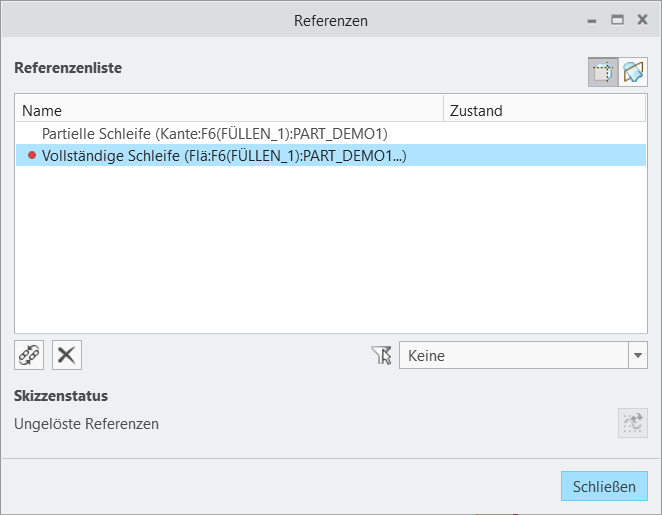

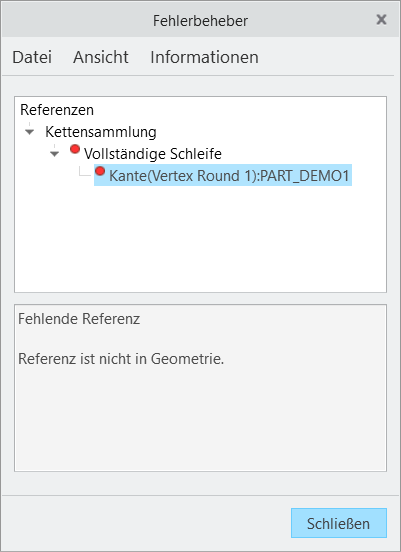

Verbesserte Problembehandlungsinformationen sind für Kettenreferenzen verfügbar, die in den Werkzeugen zum Projizieren und Versetzen verwendet werden. Diese Funktion hilft zu verstehen, warum die Regenerierung einer Kettenreferenz fehlgeschlagen ist.
Ausführlichere Referenzinformationen sind verfügbar, die die referenzierte Komponente externer Referenzen anzeigen.
Auch wenn das Werkzeug Verbund (Blend) die modernisierten Funktionen Projizieren und Versetzen noch nicht vollständig unterstützt, ermöglicht es jetzt Referenzen auf Mittellinien, Koordinatensysteme, Punkte und Konstruktionsgeometrie sowie auf skizzierte Volumengeometrie aus vorhandenen Schnitten.
Diese Funktionsverbesserungen sorgen für eine einfachere und flexiblere Verwendung und Handhabung von 3D-Kettenreferenzen im Skizzierer. Außerdem verbessern Workflow-Angleichungen und die Beseitigung von Einschränkungen die allgemeine Benutzerfreundlichkeit der Werkzeuge zum Projizieren und Versetzen.
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Projizieren oder Versetzen im Werkzeug Verbund (Blend)
Ersetzt dies vorhandene Funktionalität?
Die vorhandene Funktionalität wird verbessert.
Konfigurationsoption für diese Funktionalität:
Keine.
