Masterkatalogdateien (MCAT-Dateien)

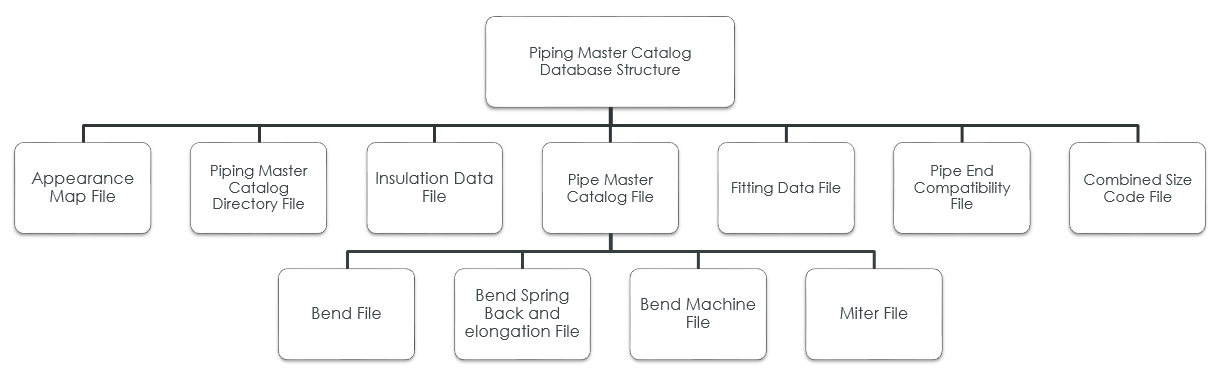

Masterkatalogdateien (MCAT) sind kommagetrennte Dateien (.csv), in denen alle Konstruktionsdaten der Rohrleitung enthalten sind, die für die Leitungsmodellierung erforderlich sind. Die folgende Abbildung zeigt die Inhalte des Masterkatalogverzeichnisses (master_catalog):
In der folgenden Tabelle werden alle Masterkatalogdateien der spezifikationsgesteuerten Rohrverlegung und der jeweilige Informationstyp aufgeführt:
Masterkatalogdatei (MCAT) | Informationstyp |
|---|---|
Enthält alle Biegungsdateien. | |
Enthält alle Biegemaschinendateien. | |
Enthält Formstück-Masterkatalogdateien. | |
Enthält Isolierungsdatendateien für Rohre und Formstücke. | |
Enthält alle Gehrungsdateien. | |
Enthält Rohr-Masterkatalogdateien. | |
Dieser Datei definiert kombinierte Größencodes für Rohre und Formstücke verschiedener Größenkombinationen. | |
Diese Datei bestimmt die Farben, die für Rohrleitungen angewendet werden können. | |
Diese Datei definiert den Materialklassifikationscode und die Materialbeschreibung für alle Arten von Bolzen und Muttern. | |
Diese Datei steuert die Kompatibilität für gegengerichtete Endtypen. | |
Diese Datei enthält alle verfügbaren Rohr-, Formstück- und Isolierungs-Masterkatalogdateien im Katalog. |
 | Die Position der MCAT-Dateien wird gesteuert, indem Sie den Verzeichnispfad für die Konfigurationsoption piping_mcat_dir (piping_mcat_dir) definieren. |
