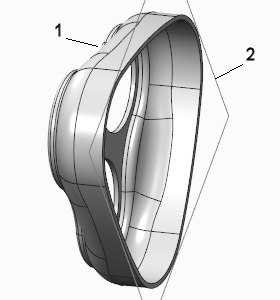

Verwenden Sie das KE Geometrie spiegeln (Mirror Geometry), um ausgewählte Geometrie um eine Ebene zu spiegeln. Eine Kopie der Originalgeometrie wird an einer neuen Position gespiegelt und an die gleiche Geometrie oder Sammelfläche angebunden. Wenn die Geometrieauswahl Rundungs- oder Fasengeometrie enthält oder an diese angebunden ist, wird die Rundungs- oder Fasengeometrie in der neuen Position erzeugt.

Sie können die Kontrollkästchen Gespiegelte Geometrie anbinden (Attach Mirrored Geometry) und Rundungs-/Fasengeometrie erzeugen (Create round/chamfer geometry) deaktivieren, um ein Fehlschlagen des KE zum Spiegeln von Geometrie zu verhindern.

Wenn Sie das KE zum Spiegeln von Geometrie in Creo Flexible Modeling erzeugen, wird es automatisch als Symmetrie erkannt. Alle nachfolgenden Änderungen in Creo Flexible Modeling, die an der ursprünglichen Geometrie ausgeführt werden, können auch auf die gespiegelte Geometrie übertragen werden.
