Die Drahtliste verfügt über zwei Sortieroptionen:

Wenn die Option Spalten für Von und Zu gruppieren (Group From and To columns together) ausgewählt ist, werden die Richtungsspalten unter den Überschriften VON (FROM) und BIS (TO) gruppiert. Dies wird im Tabellenvorschaufenster der Konsole "Tabellenanpassung" (Table Customisation) angezeigt.

Standardmäßig ist diese Option in der Drahtlistentabelle ausgewählt.

Die Abbildung unten zeigt die Ausgabe in der abgewickelten Zeichnung.

Die Abbildung unten zeigt die Ausgabe, wenn Spalten für Von und Zu gruppieren (Group From and To columns together) nicht ausgewählt ist.

Wenn diese Option ausgewählt ist, können Sie die Kavitätsansicht auswählen, die für die Tabelle erzeugt werden soll. Die verfügbaren Ansichtsorientierungen sind VORNE (FRONT), HINTEN (REAR), OBEN (TOP) und ALLE (ALL). Die Abbildung unten zeigt ein Ausgabebeispiel für die Ansichtsorientierung HINTEN (REAR).

Die folgende Abbildung zeigt Kavitätstabellen, wenn die Option ALLE (ALL) ausgewählt ist und alle drei Orientierungen angezeigt werden.

Kavitätstabellen sind der einzige Tabellentyp, der eine Komponentenansicht haben kann. Komponentenansichten erfordern zur Anzeige eine Kavitätstabelle mit mindestens zwei Spalten. Das Kontrollkästchen Ansicht Zeichnungskomponente (Draw component view) wird automatisch deaktiviert, wenn die Anzahl der Spalten auf eine Spalte reduziert wird.

Für jeden Draht, der zu einem Stift in einem Stecker verlegt wird, können Informationen vom anderen Ende des Drahts extrahiert und in der Kavitätstabelle angezeigt werden. Wenn diese Option ausgewählt ist, wird die aktuelle Kavitätstabellenkonfiguration kopiert, und die Spalten werden in den Spalten "Quelle" (Source) und "Ziel" (Destination) gruppiert, wie in der Tabellenvorschau unten dargestellt.

Die folgende Abbildung zeigt ein Beispiel der Ausgabe in der Zeichnung:

Beachten Sie beim Anzeigen von Zielinformationen die folgenden Beschränkungen:

Diese Option ist in der Voreinstellung nicht aktiviert.

Stoßtabellen sind Kavitätstabellen, die für durch HMX erkannte Stöße erzeugt werden.

Verwenden Sie diese Option, um Stoßtabellen aus der Zeichnung auszuschließen. Bei ausgewählter Option werden keine Stoßtabellen erzeugt, aber alle anderen Steckerkavitätstabellen werden weiterhin erzeugt.

Diese Option ist in der Voreinstellung nicht aktiviert.

Komponenten mit einem Stift ausschließen (Exclude single pin components) kann ausgewählt werden, um die Erzeugung von Kavitätstabellen für Stecker mit einem einzelnen Stift und einem einzelnen Anschluss zu verhindern. Für Stecker mit mehreren Stiften oder mehreren Anschlüssen werden weiterhin Kavitätstabellen erzeugt.

Diese Option ist in der Voreinstellung nicht aktiviert.

Ein leerer Stift ist ein Stift, an dem keine Kabel verlegt sind und für den keine Klemmen- oder Dichtungsinformationen vorliegen.

Die Option Leere Stifte anzeigen (Display Empty Pins) steuert die Ausgabe von leeren Stiften in die Kavitätstabelle.

Wenn die Option ausgewählt ist, werden leere Stifte in der Kavitätstabelle für den Stecker angezeigt. Wenn die Option nicht ausgewählt ist, werden leere Stifte nicht in der Kavitätstabelle für den Stecker angezeigt. Diese Option ist in der Voreinstellung nicht aktiviert.

Beispiel:

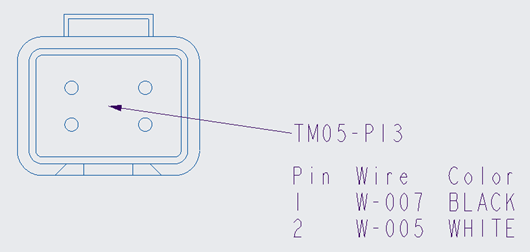

Die Option Kavitätstabelle als Notizen erzeugen (Build cavity table as notes) zeigt Tabellen als eine Reihe von Notizen an. Ein Beispiel einer als Notizen erzeugten Kavitätstabelle ist in der folgenden Abbildung dargestellt.

Wenn diese Option ausgewählt ist, werden die Kavitätstabellen als Notizen erzeugt. Wenn diese Option nicht ausgewählt ist, werden die Kavitätstabellen als Tabellen erzeugt. Diese Option ist in der Voreinstellung nicht aktiviert.

Das benutzerdefinierte Symbol in der Kavitätstabelle ersetzt die von HMX generierte Ansicht durch ein benutzerdefiniertes Symbol. Die Verwendung benutzerdefinierter Symbole wirkt sich auf keine andere Funktionalität aus. Sie können eine benutzerdefinierte Kavitätstabelle definieren, Kavitätstabellen als Notizen erzeugen oder die in HMX verfügbaren Standardtabellen verwenden. Die folgende Abbildung zeigt benutzerdefinierte Symbole in einer Kavitätstabelle.

Wenn Sie benutzerdefinierte Symbole verwenden, können Sie diese Methoden zum Abrufen der Symbole in HMX verwenden.

Beachten Sie bei Verwendung benutzerdefinierter Symbole in Kavitätstabellen die folgenden Beschränkungen:

Wenn das Kontrollkästchen Benutzerdefinierte Symbole (Custom symbols) aktiviert ist, werden benutzerdefinierte Symbole aus dem Benutzereingabe-Symbolverzeichnis verwendet.

Wenn diese Option nicht ausgewählt ist, werden die Standardansichten verwendet.

Wenn Sie die Option Stücklistentabelle von oben nach unten erzeugen (Create BoM table from top down) auswählen, wird eine Stücklistentabelle erzeugt, deren Überschriften sich oben in der Tabelle befinden und deren Elemente umgekehrt zur Standardreihenfolge aufgeführt werden.

Beispiel für die Standard-Stücklistentabelle:

Dieselbe Stücklistentabelle in umgekehrter Reihenfolge erzeugt:

Standardmäßig ist diese Option nicht ausgewählt, und Stücklistentabellen werden mit den Überschriften unten erzeugt.

Wenn die Option Stücklistentabelle sortieren und trennen (Sort and separate BoM table) ausgewählt ist, wird die Stücklistentabelle mit Objekten in der Stückliste erstellt, wobei die Objekte nach Typ gruppiert werden. Gruppierungen werden durch leere Zeilen mit einem Viertel der normalen Höhe getrennt.

Die Gruppierungstypen und ihre Anzeigereihenfolge in der sortierten und getrennten Stückliste sind wie folgt:

Ein Beispiel für eine solche sortierte und getrennte Stückliste sehen Sie unten.

Eine sortierte und getrennte Stückliste kann auch von oben nach unten generiert werden, indem Sie die Optionen Stücklistentabelle von oben nach unten erzeugen (Create BoM table from top down) und Stücklistentabelle sortieren und trennen (Sort and separate BOM table) beide auswählen, wie unten dargestellt.

Standardmäßig ist diese Option nicht ausgewählt, und Stücklistentabellen werden nicht sortiert und getrennt.
