Prise en charge du paramètre POINT_SORTIE_UTILISATEUR pour le tournage d'ébauche et le contournage en tournage
Creo Parametric 10.0.0.0
Emplacement dans l'interface utilisateur :
• Dans Manufacturing, cliquez sur >
Tournage d'ébauche (Area Turning).
Tournage d'ébauche (Area Turning).• Dans Manufacturing, cliquez sur >
Contournage en tournage (Profile Turning).
Contournage en tournage (Profile Turning).Vidéos
Description

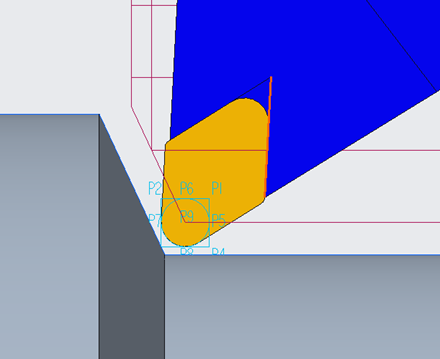

Vous pouvez à présent spécifier un décalage d'outil dans le plan XZ du repère de la séquence CN pour les passes de tournage d'ébauche et de contournage en tournage à l'aide du paramètre POINT_SORTIE_UTILISATEUR. La sortie de la trajectoire d'outil est décalée de la valeur RAYON_PLAQUETTE dans les directions de l'axe X, de l'axe Z ou de ces deux axes.
Broche principale  | Contre-broche  |
Avantages
Le paramètre POINT_SORTIE_UTILISATEUR offre les avantages suivants :
• Flexibilité permettant de définir le point de décalage de l'outil exact
• Possibilité de prévoir le point de sortie
Informations supplémentaires
Conseils : | Le paramètre POINT_SORTIE_UTILISATEUR remplace le paramètre de POINT_SORTIE défini si une option autre que AUCUN est spécifiée pour le paramètre POINT_SORTIE_UTILISATEUR. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
