A propos du fichier de configuration d'échelle des motifs de hachures
Si vous utilisez des motifs de hachures, vous pouvez créer une bibliothèque de motifs pour les répertorier.
Dans le fichier hatch_pattern_scale.cfg, vous pouvez définir les spécifications suivantes pour un motif de hachures :
• Le type de motif de hachures. Par exemple, ANSI/ISO/nom personnalisé.
• Le nom du motif de hachures. Par exemple, ANSI31/ISO Glass, etc.
• L'échelle du motif de hachures pour sa miniature dans la galerie de hachures.
• Echelle fixe du hachurage pour le motif de hachures. Pour un motif de hachures dans les vues de dessin et de modèle 3D, vous pouvez spécifier une valeur fixe qui n'est pas dépendante de la taille du contour hachuré. Pour activer l'échelle fixe, définissez l'option de configuration hatch_pattern_scale_in_drw_view sur la valeur fixed, puis ajoutez PTC_HATCH_FIXED_SCALE <value> sur une nouvelle ligne du fichier hatch_pattern_scale.cfg.
• Définissez la couleur des lignes de hachurage d'un motif de hachures. Le format de la valeur de couleur est RVB. Pour spécifier les valeurs de couleur, ajoutez PTC_HATCH_COLOR_RGB <R_value> <G_value> <B_value> sur une nouvelle ligne du fichier hatch_pattern_scale.cfg. Lorsque vous basculez entre les hachures dans une coupe, la couleur du fichier hatch_pattern_scale.cfg est appliquée aux hachures, en remplaçant la couleur existante.
Le format du fichier de configuration :
ANSI,ANSI34
2.000000
PTC_HATCH_FIXED_SCALE 5.0000000
PTC_HATCH_COLOR_RGB 230.0 46.0 46.0
Dans cet exemple, la valeur 2.0 est associée à l'échelle de la miniature dans la galerie de hachures et la valeur 5.0 est la valeur d'échelle fixe qui sera appliquée aux unités du dessin ou du modèle.

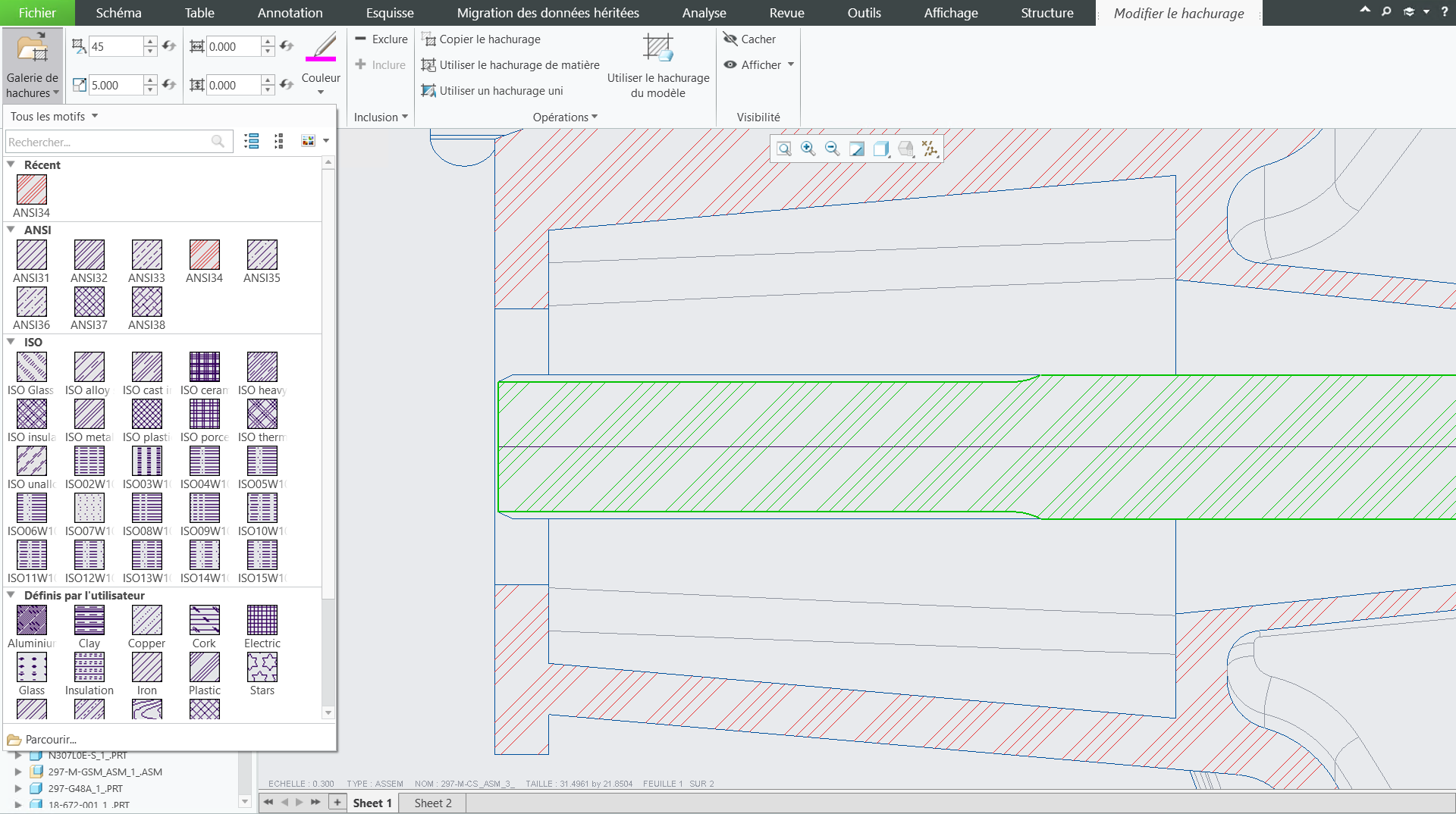

L'image ci-après illustre les modifications concernant le motif de hachures ANSI34. Les mêmes options peuvent être appliquées aux motifs définis par l'utilisateur :
Vous pouvez accéder au fichier de configuration dans le répertoire de configuration via le chemin <creo loadpoint>\Common Files\text\crosshatch.
L'option de configuration hatch_pattern_cfg_file spécifie le fichier de configuration du motif de hachures (*.cfg) à charger au démarrage de Creo Parametric.
