透過 G3 加速度實現鏡像曲線間的平滑曲線連接對
Creo Parametric 10.0.0.0
使用者介面位置：選取原始曲線，按一下 >
「曲線編輯」(Curve Edit)，然後選取鏡像平面上由原始曲線與鏡像曲線共用的點。切線出現時，執行下列其中一項操作：
「曲線編輯」(Curve Edit)，然後選取鏡像平面上由原始曲線與鏡像曲線共用的點。切線出現時，執行下列其中一項操作：• 按一下「相切」(Tangent) 標籤，然後選取「第一」(First) 條件約束旁邊的「平滑處理法線」(Smooth Normal)。
• 在切線上按一下滑鼠右鍵，然後選取「平滑處理法線」(Smooth Normal)。
視訊
描述
樣式已經過強化，可針對跨鏡像平面的鏡像曲線啟用具有 G3 - 加速度的平滑曲線連接對。
優點
您可以使用新的「平滑處理法線」(Smooth Normal) 相切連接對類型，針對跨鏡像平面的鏡像曲線啟用具有 G3 - 加速度的平滑曲線。當您設計對稱模型時，曲線的這一新連接對類型將允許跨鏡像平面平滑轉接。
產生的曲面會假設 G3 - 加速度連接對，這將有助於產生高品質的曲面。
新的連接對類型可減少將曲線控制點扭曲至逼近加速度連接對的需求。
之前，為法向於鏡像平面的曲線設定相切連接對只會產生 G2 - 曲率連接對。
「法向」(Normal) 相切連接對：
「平滑處理法線」(Smooth Normal) 相切連接對：

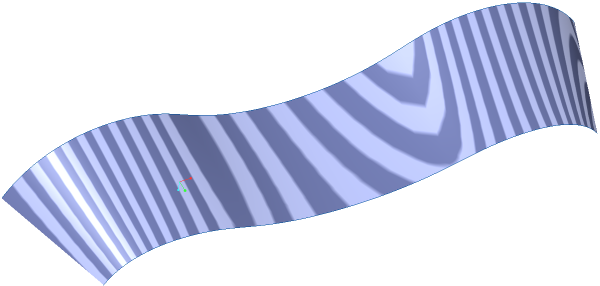

產生的曲面
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
