已改善草繪器中的中心線行為
Creo Parametric 10.0.0.0
使用者介面位置： > 。
視訊
描述
「草繪器」中中心線的再生行為已增強。
優點

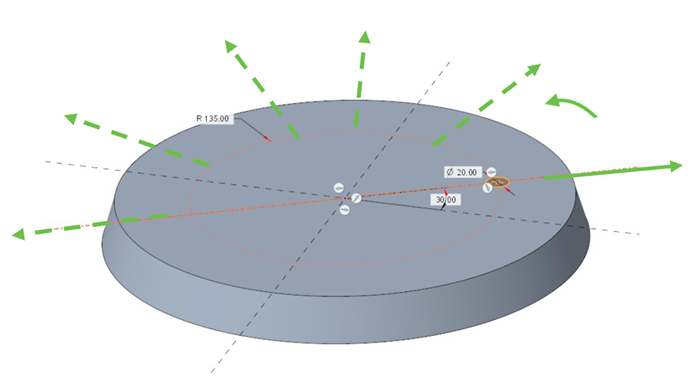

在之前版本的 Creo 中，旋轉中心線時，幾何有時會意外反向。

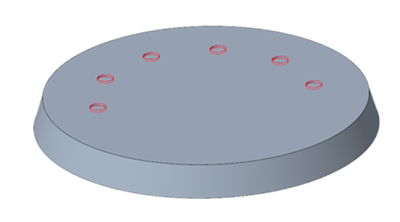

現在，草繪器已增強，可透過偏好解決方案來解決此問題，在此情況下，中心線上的圖元相對於旋轉中心位於其原始側。如此可更好地預測尺寸變更時的「草繪器」再生，讓您可以更輕鬆地建立旋轉陣列，進而提高可用性與生產力。
針對沒有解決方案符合偏好條件的案例，會改為將圖元放在中心線的另一側。
針對在較早版本 Creo 中建立的草繪，中心線行為會在修改草繪時升級為新行為。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
