將符號與曲面精度註釋關聯至基於模型的定義中的其他註釋
Creo Parametric 10.0.0.0
視訊
描述

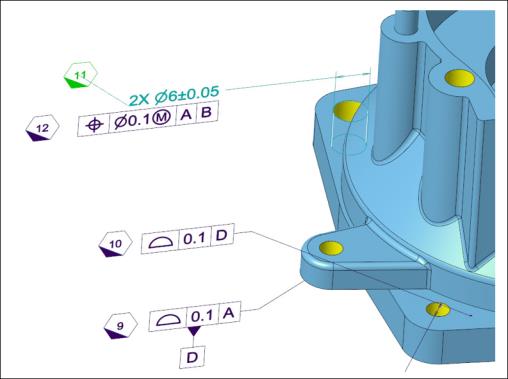

之前，沒有簡單的方式可以將符號或曲面精度註釋關聯至「基於模型的定義」(MBD) 中的其他註釋，當移動父項註釋時，此類型的放置為手動、不相關且不持續。此強化功能引入了符號與曲面精度註釋的新放置選項，可讓您將符號或曲面精度註釋與 3D 模型中的其他註釋相關聯。
新放置類型具有下列功能：
• 可將位移放置符號與曲面精度關聯至 MBD 中的其他註釋。
• 相關符號或曲面精度能夠繼承與父項註釋相同的註釋平面。
• 可針對相關註釋以群組或堆疊的方式運作 (相互移動、指派組合狀態等)。

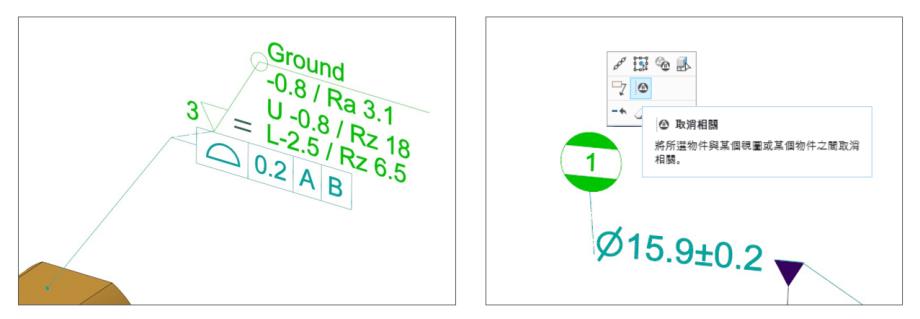

• 可在選取相關符號或曲面精度時反白父項註釋，反之亦然。
• 可將多個符號或曲面精度與單一父項註釋相關聯。
• 可將相關符號或曲面精度與父項註釋取消相關
優點
此強化功能的優點如下：
• 簡單且穩定的放置類型，用於將符號與曲面精度關聯至 MBD 中的其他註釋。
• 新「基於模型的定義」與「基於模型的企業」工作流程，用於檢查規劃、追蹤及其他使用案例。
• 曲面精度註釋的其他放置選項，可改善對細節工程圖標準的遵循。
其他資訊
秘訣︰ | 無。 |
限制︰ | 在下列使用案例中，不支援關聯符號或曲面精度功能： • 用於基準特徵符號註釋。 • 用於將其他符號或曲面精度關聯至已經與父項註釋相關聯的子項註釋。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
