人體模型精確拖曳
Creo Parametric 10.0.0.0
使用者介面位置：當在「人體模型」環境中使用 3D 拖曳器時，可以變更顯示的增量參數。
視訊
描述
現在，可以使用精確的 3D 拖曳器增量重新定向人體部位，以進行角度與線性控制。當使用 3D 拖曳器時，可以看到增量拖曳值並將其手動變更為所需數目。

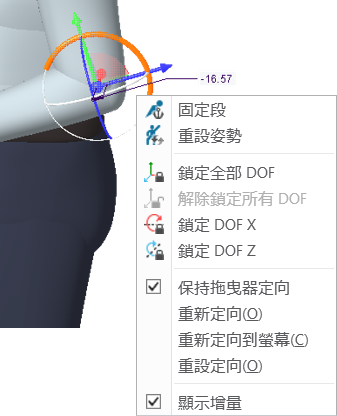

您可以從拖曳器捷徑 (滑鼠右鍵) 功能表關閉此增量的顯示。
此外，還有一個選項可在拖曳後將拖曳器線性定向保持鎖定，以便能夠以相同定向提供多個增量。
優點
使用 3D 拖曳器可輕鬆查看及精確控制人體部位的位置。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | manikin_dim_drag_lock y*/n 當使用 3D 拖曳器，及透過輸入沿軸平移的值，執行平面移動時，鎖定正交軸的尺寸。 • 當將此選項設定為「是」(Yes) 時： 當您輸入尺寸值時，即使是在 2D (平面) 模式下，也只會沿該方向移動。另一個尺寸不會變更。 • 當將此選項設定為「否」(No) 時： 系統允許沿正交方向移動。 |
