練習 3 - 建立無外部參照的扣件
Creo Intelligent Fastener 的預設設定是使用外部參照放置扣件。根據您公司的指導原則,可以將此設定變更為不使用外部參照。
1. Creo Parametric 中,將工作目錄設定為 <已下載檔案位置>\IFXTraining\IFX_Asm\Exercise3 並開啟 ifx-exercise-3.asm
2. 按一下「工具」(Tools) > Intelligent Fastener > 「選項」(Options)「Intelligent Fastener 選項」(Intelligent Fastener Options) 對話方塊即會開啟。
3. 「一般」(General) 選項 USE_EXTERNAL_REFERENCES 的值設定為「否」(NO)
4. 按一下「確定」(OK),以確認變更並關閉對話方塊。
5. 按一下「視圖」(View) > 「已存定向」(Saved Orientations),然後按一下 GLASS
6. 按一下「工具」(Tools) > 「螺絲」(Screw) > 「在參照上組裝」(Assemble on reference)「選取參照」(Select References) 對話方塊即會開啟,並會啟動「定位參照」(Position Reference) 方塊。
7. 如以下清單所述選取參照︰
a. 選取軸 AA_2 作為「定位參照」(Position Reference)

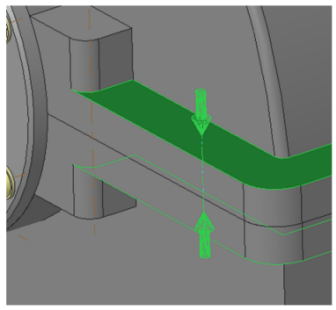

b. 如下圖所示針對「螺絲頭」(Screw head)「螺帽或螺紋」(Nut or Thread) 選取放置曲面,然後按一下「確定」(OK)「螺絲扣件定義」(Screw Fastener Definition) 對話方塊便會開啟。
8. 「螺絲」(Screw) 方塊中選取 ISO 4014-5.6
9. 「螺紋」(Thread) 方塊中選取 M12
10. 按一下 「自動永遠設定長度」(Permanently set length automatically)
11. 按一下「確定」(Ok),關閉對話方塊。「其他選項」(Additional Options) 對話方塊開啟。
12. 選取「陣列選項」(Additional Options) > 「是否要組裝單一例證?」(Assemble single instance?),並按一下「確定」(OK)。
13. 在「模型樹」中,按一下 Pattern 1 of AA_1 並選取「編輯尺寸」(Edit Dimensions)

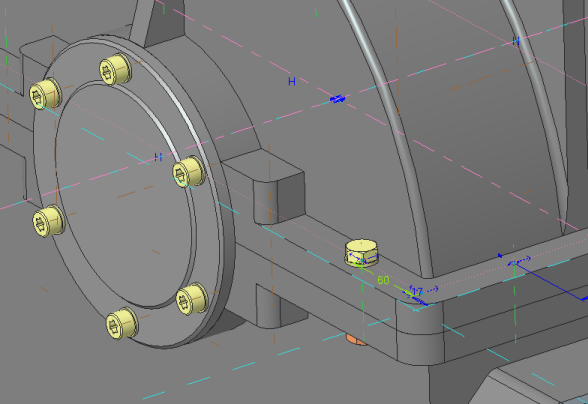

14. 如圖所示將值從 60 變更為 70,然後再生零件。
*
由於組態變更,扣件沒有外部參照。因此,孔不會再與螺絲對齊。
15. 按一下「工具」(Tools) > Intelligent Fastener > 「更新孔」(Update holes)。孔即會與扣件對齊,如右圖所示。
未對齊
對齊
16. 儲存並關閉組件。
17. 按一下「檔案」(File) > 「管理工作階段」(Manage Session) > 「拭除不顯示的」(Erase Not Displayed)「拭除未顯示項目」(Erase Not Displayed) 對話方塊開啟。
18. 按一下「確定」(OK) 以拭除記憶體中的所有檔案。
