練習 5 - 在點、軸或孔上組裝定位銷
1. 在 Creo Parametric 中，將工作目錄設定為 <已下載檔案位置>\IFXTraining\IFX_Asm\Exercise5 並開啟 ifx-exercise-5.asm。
2. 按一下 >
「已存定向」(Saved Orientations)，然後按一下 DOWEL。
「已存定向」(Saved Orientations)，然後按一下 DOWEL。3. 按一下 > >
「在參照上組裝」(Assemble on reference)。「選取參照」(Select References) 對話方塊便會開啟。
「在參照上組裝」(Assemble on reference)。「選取參照」(Select References) 對話方塊便會開啟。4. 如下所述選取參照︰
a. 選取軸 AA_22 作為「定位參照」(Position Reference)。

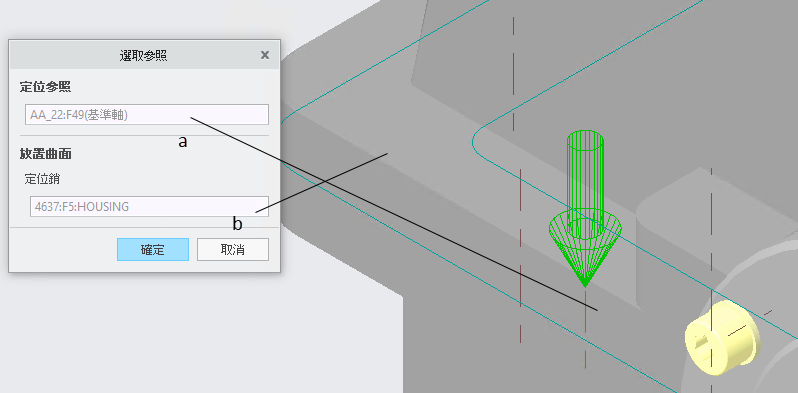

b. 選取蓋與殼套的貼合曲面作為「放置曲面」(Placement Surface)，然後按一下「確定」(OK)。「定位銷扣件定義」(Dowel Pin Fastener Definition) 對話方塊便會開啟。
5. 在直徑方塊中選取 8，在長度方塊中選取 22。
6. 按一下「確定」(OK)，以在完成連接對後關閉「定位銷扣件定義」(Dowel Pin Fastener Definition) 對話方塊。「其他選項」(Additional Options) 對話方塊開啟。
7. 按一下 > ，然後按一下「確定」(OK)。
8. 隱藏殼套蓋以查看兩個定位銷。
9. 儲存並關閉組件。
10. 按一下 > > 。「拭除未顯示項目」(Erase Not Displayed) 對話方塊開啟。
11. 按一下「確定」(OK) 以拭除記憶體中的所有檔案。
