練習 1 - 指派中繼資料
1. 從 CCX_Tutorial.zip 資料夾中，開啟 circuit_breaker_1.asm。
2. 按一下 >
「間隙和絕緣面漏電」(Clearance and Creepage)。「間隙和絕緣面漏電分析」(Clearance and Creepage Analysis) 對話方塊開啟。
「間隙和絕緣面漏電」(Clearance and Creepage)。「間隙和絕緣面漏電分析」(Clearance and Creepage Analysis) 對話方塊開啟。3. 在「中繼資料」(Meta Data) 標籤的 CTI 欄中，針對 CONTACT-BLADE-TOPC 輸入 0。
4. 按一下「零件」(Part) 來按字母排序零件清單。
5. 按住 CTRL 鍵來選取下列零件：
◦ CB_SPRING
◦ CONTACT-BLADE-TOP1-MIR1
◦ CONTACT-BLADE13
◦ CONTACT-BLADE14
6. 以滑鼠右鍵按一下所選的其中一個零件，然後選取「設定 CTI 值」(Set CTI Value)。
7. 在「設定 CTI 值」(Set CTI Value) 方塊中，鍵入 0 並按一下
。
。8. 按一下
。「套用 CTI」(Apply CTI) 訊息方塊會顯示出來。按一下「是」(Yes) 來將 CTI 值套用至所選的所有零件。
。「套用 CTI」(Apply CTI) 訊息方塊會顯示出來。按一下「是」(Yes) 來將 CTI 值套用至所選的所有零件。9. 按一下
來將 COMPARATIVE_TRACKING _INDEX 欄新增至模型樹。在「比較追蹤指數」(COMPARATIVE_TRACKING_INDEX) 欄中，您可以看到指派給零件的 CTI 值。
來將 COMPARATIVE_TRACKING _INDEX 欄新增至模型樹。在「比較追蹤指數」(COMPARATIVE_TRACKING_INDEX) 欄中，您可以看到指派給零件的 CTI 值。10. 在模型樹中，將下列零件的 CTI 值變更為 0：
◦ CONTACT-BLADE8
◦ CONTACT-BLADE5

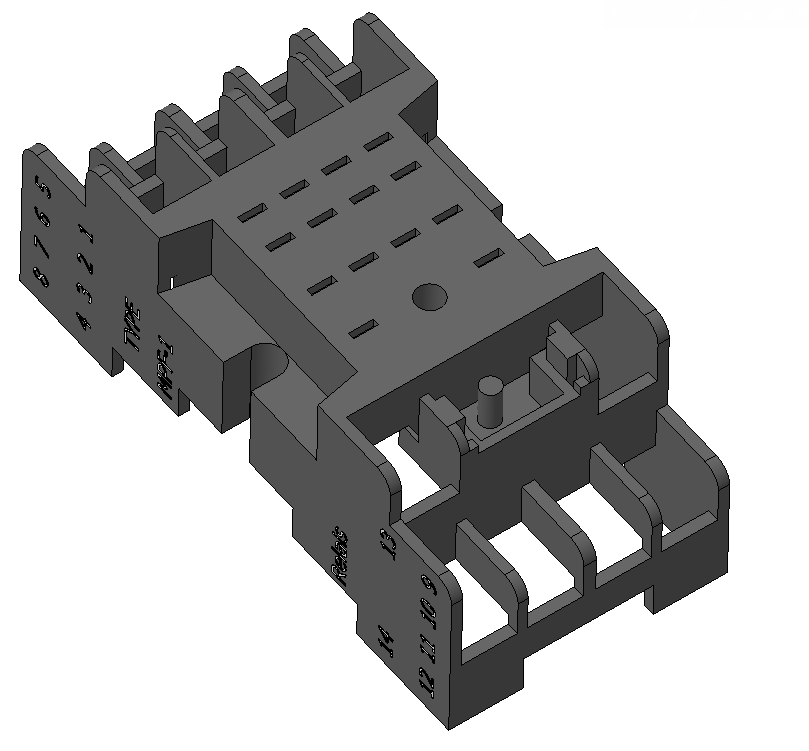

11. 在圖形視窗中選取 CB_BASE_2.PRT，然後按一下
「開啟」(Open)。CB_BASE_2.PRT 會在新視窗中開啟。
「開啟」(Open)。CB_BASE_2.PRT 會在新視窗中開啟。12. 經由圖形中工具列，按一下
並選取已存視圖 1。組件的定向即會變更。
並選取已存視圖 1。組件的定向即會變更。
13. 按一下 >
「參數」(Parameters)。「參數」(Parameters) 對話方塊開啟。
「參數」(Parameters)。「參數」(Parameters) 對話方塊開啟。14. 將 COMPARATIVE_TRACKING_INDEX 參數的值變更為 200。
15. 在「查詢」(Look In) 清單中選取「特徵」(Feature)。
16. 按一下

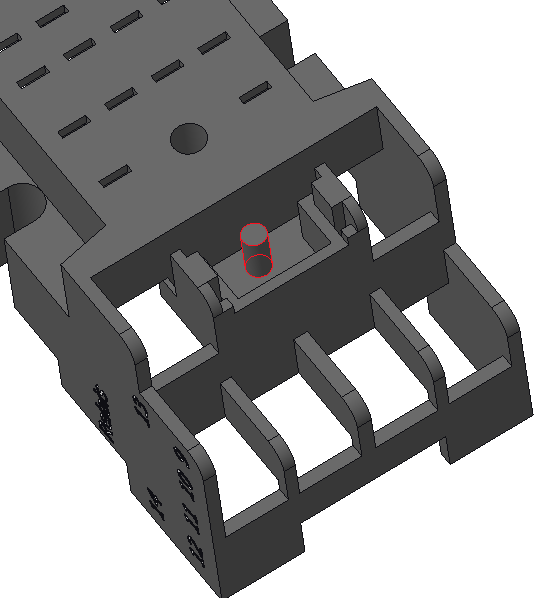

並在模型樹中選取 Extrude 1。
並在模型樹中選取 Extrude 1。17. 按一下
來新增新參數：
來新增新參數：◦ 輸入 COMPARATIVE_TRACKING_INDEX 作為參數「名稱」(Name)。
◦ 在「類型」(Type) 清單中，選取「整數」(Integer)。
◦ 在「值」(Value) 方塊中，鍵入 0。
18. 按一下「確定」(OK) 關閉「參數」(Parameters) 對話方塊。
19. 按一下
「關閉」(Close) 關閉 CB_BASE_2.PRT 零件。
「關閉」(Close) 關閉 CB_BASE_2.PRT 零件。20. 在 circuit_breaker_1.asm 仍處於開啟狀態時，按一下 > 「間隙和絕緣面漏電分析」(Clearance and Creepage Analysis)。「間隙和絕緣面漏電分析」(Clearance and Creepage Analysis) 對話方塊開啟。CB_BASE_2 的文字顏色會顯示為藍色，指示零件具有不統一的 CTI 值。
「間隙和絕緣面漏電分析」(Clearance and Creepage Analysis)。「間隙和絕緣面漏電分析」(Clearance and Creepage Analysis) 對話方塊開啟。CB_BASE_2 的文字顏色會顯示為藍色，指示零件具有不統一的 CTI 值。21. 按一下
來重設來自零件內容的 CTI 值。
來重設來自零件內容的 CTI 值。22. 在「間隙和絕緣面漏電分析」(Clearance and Creepage Analysis) 對話方塊中，以滑鼠右鍵按一下 CB_BASE_2，然後選取「顯示曲面」(Show Surfaces)。「零件曲面」(Part Surfaces) 對話方塊開啟。系統會列出與零件範圍的 CTI 值不同的曲面。
在此教學專區中，零件 CB_BASE_2 具有三個曲面，各具有 CTI 值 0。
23. 在「零件曲面」(Part Surfaces) 對話方塊中，選取 CTI 為 0 的 3 個曲面。曲面即會在圖形視窗中反白。
24. 按一下「關閉」(Close)。「零件曲面」(Part Surfaces) 對話方塊即會關閉。
25. 在「CTI 反白」(CTI Highlighting) 清單中選取「傳導 (0)」(Conductive (0))。系統會將 CTI 值為 0 的傳導零件反白。
26. 選取「僅顯示未定義 CTI 值的零件」(Show parts with undefined CTI value only) 核取方塊。不具有 CTI 值的零件會列在圖形視窗與「零件」(Part) 清單中。
27. 在「CTI 反白」(CTI Highlighting) 清單中選取「無」(None)。
28. 將位於圖形視窗右下方的選取項篩選器設為「零件」(Part)

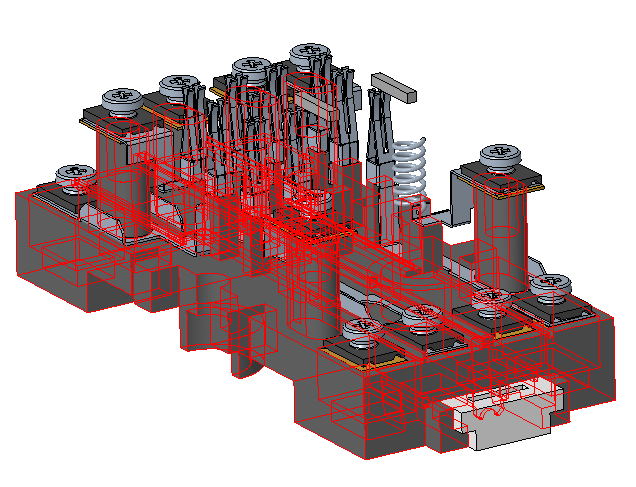

29. 如圖所示選取 CB_BASE_1.PRT。
30. 在圖形視窗中按一下滑鼠右鍵並選取「設定 CTI 值」(Set CTI Value)。
31. 在「設定 CTI 值」(Set CTI Value) 方塊中，鍵入 200 並按一下 。

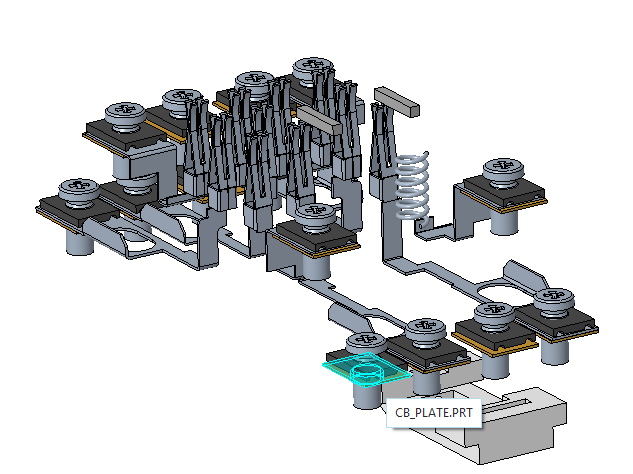

。32. 如圖所示選取零件 CB_PLATE 的一個例證。按一下滑鼠右鍵，然後選取「設定 CTI 值」(Set CTI Value)。
33. 在「設定 CTI 值」(Set CTI Value) 方塊中，鍵入 100 並按一下 。

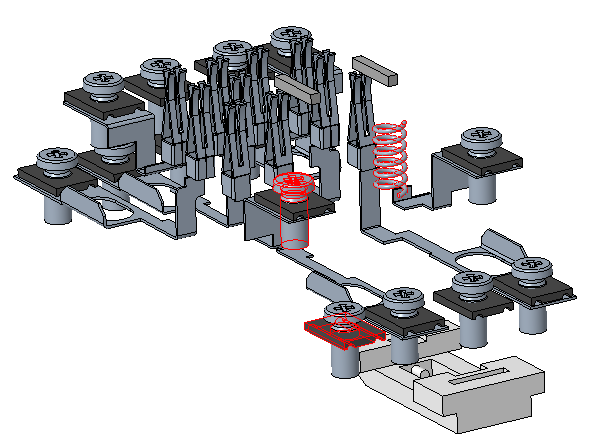

。34. 如圖所示選取 CB_RETAINER.PRT, SCREW_GB_T_13806_1-1992_A_M2_5_.PRT 與 SPRING.PRT。
35. 以滑鼠右鍵按一下所選的其中一個零件，然後選取「設定 CTI 值」(Set CTI Value)。
36. 在「設定 CTI 值」(Set CTI Value) 方塊中，鍵入 0 並按一下 。
。37. 按一下「零件」(Part) 來按字母排序零件清單。

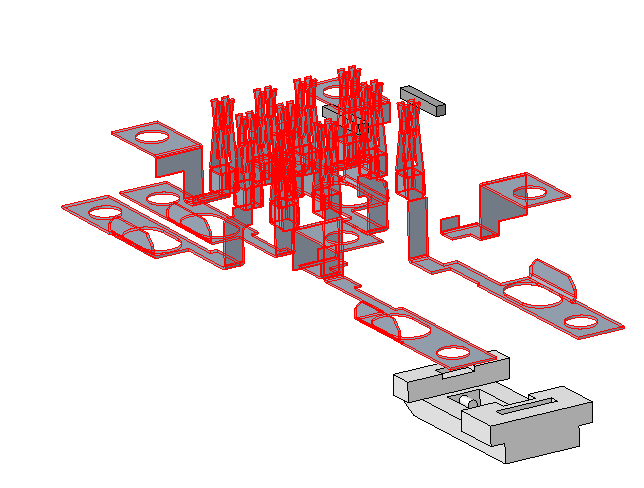

38. 在「間隙和絕緣面漏電分析」(Clearance and Creepage Analysis) 對話方塊中選取下列零件：
◦ CONTACT-BLADE-TOP1
◦ CONTACT-BLADE-TOP1_MIR
◦ CONTACT-BLADE-TOPA
◦ CONTACT-BLADE-TOPB
◦ CONTACT-BLADE-TOPD
◦ CONTACT-BLADE10
◦ CONTACT-BLADE11
◦ CONTACT-BLADE12
◦ CONTACT-BLADE6
◦ CONTACT-BLADE7
◦ CONTACT-BLADE9
39. 以滑鼠右鍵按一下所選的其中一個零件，然後選取「設定 CTI 值」(Set CTI Value)。
40. 在「設定 CTI 值」(Set CTI Value) 方塊中，鍵入 0 並按一下 。所選零件的 CTI 值即會變更為 0。
。所選零件的 CTI 值即會變更為 0。41. 如圖所示選取下列零件：
◦ DINRAIL-KLEM.PRT
◦ CUBE.PRT
42. 以滑鼠右鍵按一下所選的其中一個零件，然後選取「設定 CTI 值」(Set CTI Value)。
43. 在「設定 CTI 值」(Set CTI Value) 方塊中，鍵入 200 並按一下 。
。44. 清除「僅顯示未定義 CTI 值的零件」(Show parts with undefined CTI value only) 核取方塊。
45. 按一下 。「套用 CTI」(Apply CTI) 對話方塊開啟。按一下「是」(Yes) 將 CTI 值套用至所有零件。
。「套用 CTI」(Apply CTI) 對話方塊開啟。按一下「是」(Yes) 將 CTI 值套用至所有零件。膠接元件
1. 在「膠接元件對」(Cemented Component Pairs) 下，按一下「插入新水泥層」(Insert new cementation)。「選取」(Select) 對話方塊開啟。
2. 從模型樹中選取 CB_BASE_2.PRT、CUBE.PRT 和 CUBE.PRT。
3. 在「選取」(Select) 對話方塊中按一下「確定」(OK)，即可在「膠接元件對」(Cemented Component Pairs) 底下新增元件。
 | 當您進行選取時，「選取」(Select) 對話方塊可能會隱藏在 Creo Parametric 視窗的後面。 |
4. 以滑鼠右鍵按一下 CUBE-CUBE，然後選取「移除」(Remove)。
排除元件
1. 在「已排除元件」(Excluded Components) 下，按一下「插入新元件」(Insert new component)。「選取」(Select) 對話方塊開啟。
2. 經由圖形中工具列，按一下 並選取已存視圖 4。這麼做會變更組件的定向。
並選取已存視圖 4。這麼做會變更組件的定向。3. 在圖形視窗中選取 CB_SPRING.PRT，然後在「選取」(Select) 對話方塊中按一下「確定」(OK)。
定義零件類型
1. 在「間隙絕緣面漏電分析」(Clearance Creepage Analysis) 對話方塊中的「零件」(Part) 底下，選取 CB_SPRING.PRT 和 SPRING.PRT。
2. 以滑鼠右鍵按一下所選的其中一個零件，然後選取 > ，即可將零件類型變更為「彈簧」(Spring)。CTI 值會變更為 0。
| | 若零件的零件類型為「彈簧」(Spring)、「螺絲」(Screw) 或「凸船體」(Convex Hull)，其 CTI 值為 0。 |
3. 經由圖形中工具列，按一下 並選取已存視圖 1。這麼做會變更組件的定向。

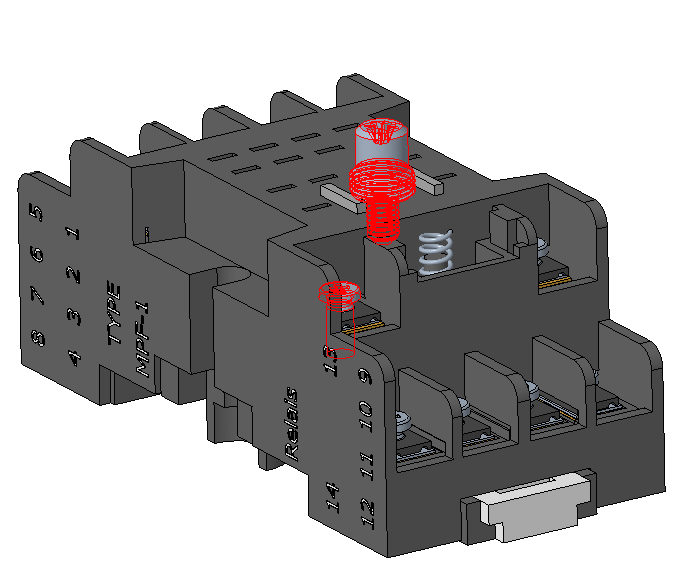

並選取已存視圖 1。這麼做會變更組件的定向。4. 在圖形視窗中，選取 KLEMMSCHRAUBE.PRT 與 SCREW_GB_T_13806_1-1992_A_M2_5_.PRT，如圖所示。
5. 以滑鼠右鍵按一下所選的其中一個零件，然後選取 > 。
6. 按一下「套用中繼資料」(Apply Meta Data)。「中繼資料」(Meta Data) 標籤即會關閉，而「電網」(Electric Nets) 標籤即會開啟。
若要修改中繼資料
在「中繼資料」(Meta Data) 標籤中，您可以在套用中繼資料後修改中繼資料值。
1. 按一下 > 。系統會提示您確認想要修改資料。
2. 按一下「是」(Yes)。
3. 在「零件」(Part) 清單中選取 CB_PLATE。
4. 將 CB_PLATE 的 CTI 值變更為 0。
5. 按一下「套用中繼資料」(Apply Meta Data)。「中繼資料」(Meta Data) 標籤即會關閉，而「電網」(Electric Nets) 標籤即會開啟。
