關於使用關係檔案 (*rel) 將關係新增至元件
您可以使用 *.rel 檔案來設定 EMX 元件的預設關係。*.rel 檔案預設位於 <emx_install>\configuration\templates 資料夾中。此資料夾也包含組態中的有效檔案名稱和有效位置。
使用一般關係檔案 “emx_comp.rel”
emx_comp.rel 檔案定義冷卻、頂針等所有 EMX 元件的關係。此檔案也適用於 EMX 資料庫中的元件。
 |
在預設安裝中，您會找到名為 inactive_emx_comp.rel 的檔案。這是可用做參照的範本檔案。當您將檔案重新命名為 emx_comp.rel 時，檔案內容將寫入 Creo 零件的關係區。
|

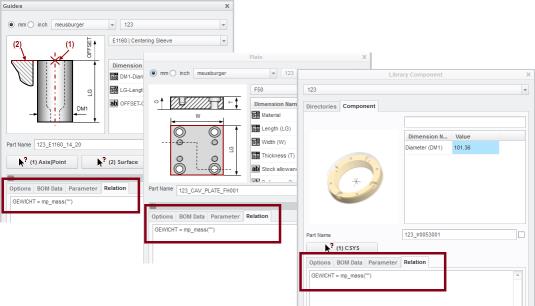

新增 EMX 元件時，您會在「關係」(Relation) 標籤上的「板」(Plate)、「元件」(Component) 或「資料庫元件」(Library Component) 對話方塊中找到該內容：
使用板關係檔案
欲將關係新增至特定供應商的所有板，請使用名稱為 plate.rel 的檔案。
您需要將 plate.rel 檔案儲存至以下位置：<emx_install>\mm\components\plates\<supplier>\
此關係將被寫入「板」(Plate) 對話方塊的「關係」(Relation) 標籤中。
| | 來自 emx_comp.rel 的關係將不會被覆寫，而是會新增到現有關係之下。 |
使用板類型特定關係檔案
需要新增板類型特定關係時，可以使用 plate_#.rel 檔案。
在此範例中，使用了板範本的關係檔案 plate_1.prt。
在有板類型特定檔案 plate_1.rel 的情況下，會略過 plate.rel 的內容，改為使用類型特定關係的內容。
plate.rel 檔案需要儲存至以下位置：<emx_install>\mm\components\plates\<supplier>\
此關係將被寫入「板」(Plate) 對話方塊的「關係」(Relation) 標籤中。
| | EMX 中有下列八種預設板範本類型： • plate_1 -- 夾緊板 • plate_2 -- 成品梢扣件板 • plate_3 -- 支援板 • plate_4 -- 滑軌板 • plate_5 -- 凹板 • plate_6 -- 定位脫模板 • plate_7 -- 脫模基板 • plate_8 -- 脫模板 |
使用元件關係檔案
與板類似，關係可以與元件關係檔案一起新增至其他元件。此範例使用了螺絲專用檔案。也可以針對其他元件類型執行此操作。
當 screw.rel 檔案位於 <emx_intall>\components\mm\screw\這個位置時，
此內容將顯示在「元件」(Component) 對話方塊的「關係」(Relation) 標籤中。
此關係將被寫入「板」(Plate) 對話方塊的「關係」(Relation) 標籤中。
| | 來自 emx_comp.rel 的關係將不會被覆寫，而是會新增到現有關係之下。 |
使用特定類型元件關係檔案
如果關係只適用於單一供應商的某個特定範本，您可以使用類型特定關係檔案。
此範例使用了範本名稱為 screw_e1200.prt 的螺絲，
screw_e1200.rel 檔案需要儲存在以下位置：<emx_install>\mm\components\screw\<supplier>\
此內容將顯示在「螺絲」(Screw) 對話方塊的「關係」(Relation) 標籤中。
將關係新增至後再生區域
您在將關係新增至零件的後再生區域之前，必須先依照上述說明，新增檔案名稱含有 _post_regen 後綴的關係檔案，
例如 emx_comp_post_regen.rel、plate_post_regen.rel 等。
