範例︰建模及組裝 AGC
範例︰組裝座標系 AGC
欲瞭解如何組裝具有座標系的 AGC，使其正確顯示在配線工程圖中，請參閱樣本組件。
樣本模型可在 <Creo load point>\Common Files\help\sample_models\hmx\Grommet_model 中找到。
1. 開啟 GROMMET_MODEL.asm 組件。
2. 按一下
「組裝」(Assemble)。出現「開啟」(Open) 對話方塊。
「組裝」(Assemble)。出現「開啟」(Open) 對話方塊。3. 按一下 grommet.prt 並按一下「開啟」(Open)。絕緣墊圈零件會顯示在圖形視窗中，「元件放置」(Component Placement) 標籤會顯示在功能區中。
4. 從
「已存定向」(Saved Orientations) 選擇 LEFT，並在線上定位絕緣墊圈，如圖所示。
「已存定向」(Saved Orientations) 選擇 LEFT，並在線上定位絕緣墊圈，如圖所示。

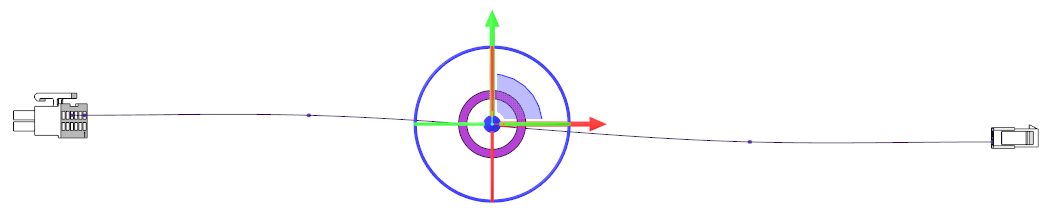

5. 從 「已存定向」(Saved Orientations) 選擇 FRONT，並在線上定位絕緣墊圈，如圖所示。
「已存定向」(Saved Orientations) 選擇 FRONT，並在線上定位絕緣墊圈，如圖所示。6. 從 「已存定向」(Saved Orientations) 選擇 Top，並在線上定位絕緣墊圈，如圖所示。
「已存定向」(Saved Orientations) 選擇 Top，並在線上定位絕緣墊圈，如圖所示。
7. 按一下滑鼠右鍵，然後按一下「固定條件約束」(Fix Constraint) 以放置絕緣墊圈。
8. 按一下「元件放置」(Component Placement) 標籤上的
。
。9. 按一下 >
「佈纜」(Cabling) 以開啟「佈纜」(Cabling) 標籤。
「佈纜」(Cabling) 以開啟「佈纜」(Cabling) 標籤。10. 以滑鼠右鍵按一下纜，按一下捷徑功能表中的
「位置」(Location)，然後選取絕緣墊圈的座標系 CSYS_PART_DEF。「位置」(Location) 標籤即會顯示。
「位置」(Location)，然後選取絕緣墊圈的座標系 CSYS_PART_DEF。「位置」(Location) 標籤即會顯示。
11. 按一下「位置」(Location) 標籤中的 ，新增位置。
，新增位置。12. 按一下 > 。「附加配線」(ATT HARN) 選單出現。
13. 按一下「新增」(Add) 並選取要附加到扁平配線的絕緣墊圈。訊息區域中的訊息會確認是否將元件附加至配線。
14. 按一下「完成/返回」(Done/Return)。
15. 按一下 >
「配線訊息」(Harness Mfg)。「配線製造延伸」(Harness Manufacturing Extension) 對話方塊即會開啟。
「配線訊息」(Harness Mfg)。「配線製造延伸」(Harness Manufacturing Extension) 對話方塊即會開啟。16. 按一下「展平配線」(Flatten Harness)。
 | 您可能必須將組態選項 pro_unit_length 的值變更為 mm。 |
範例︰建模及組裝單一軸元件
欲瞭解如何建模及組裝單一軸關聯幾何元件，使其正確顯示在配線工程圖中，請參閱樣本模型。樣本模型可在 <Creo load point>\Common Files\help\sample_models\hmx\Backshell_model 中找到。
1. 開啟 as85049_88-xxnyy.prt，然後選擇類屬例證。
2. 建立穿過曲面 Surf:17(CUT) 的基準軸。將基準軸命名為 ROUTING_AXIS。
3. 從模型樹中，以滑鼠右鍵按一下 ROUTING_AXIS，然後按一下
「參數」(Parameters)。「參數」(Parameters) 對話方塊開啟。
「參數」(Parameters)。「參數」(Parameters) 對話方塊開啟。
4. 新增參數 BEND_ANGLE，並定義下列屬性：
◦ 「類型」(Type) - REAL NUMBER
◦ 「值」(Value) - 0
5. 按一下「確定」(OK) 關閉「參數」(Parameters) 對話方塊。
6. 按一下
「點」(Point)，在入口孔處的繞線軸上新增基準點。「基準點」(Datum Point) 對話方塊開啟。
「點」(Point)，在入口孔處的繞線軸上新增基準點。「基準點」(Datum Point) 對話方塊開啟。7. 在「放置」(Placement) 標籤中，選取曲面 Surf:F7(PROTRUSTION) 作為「位移參照」(Offset reference)，並在「位移」(Offset) 方塊中鍵入 -0.02。
| | • 如果單位設定為英吋，請將位移距離指定為 -0.02。 • 如果單位設定為 mm，請將位移距離指定為 -0.5。 |
8. 按一下「內容」(Properties) 標籤，然後在「名稱」(Name) 方塊中鍵入 ORIENT_POINT。
9. 儲存並關閉模型。
10. 開啟 BACKSHELL_MODEL.asm 組件。
11. 按一下「組裝」(Assemble)。出現「開啟」(Open) 對話方塊。
「組裝」(Assemble)。出現「開啟」(Open) 對話方塊。12. 選取 as85049_88-xxnyy.prt 並按一下
「開啟」(Open)。「選取例證」(Select Instance) 對話方塊開啟。
「開啟」(Open)。「選取例證」(Select Instance) 對話方塊開啟。13. 在「按名稱」(By Name) 標籤中，按一下 AS85049_88-21N02，然後按一下「開啟」(Open)。
14. 依照下列方式組裝元件︰
a. 如圖所示定向元件，然後選取曲面 AS85049_88-21N02。
b. 按一下以選取曲面 D38999_20FG:Surf:F17(PROTRUSION)，如圖所示。會將重合條件約束套用至曲面。
c. 按一下曲面，如圖所示。
d. 按一下曲面 AS85049_88-21N02:F20(EXTRUDE_1)，如圖所示。
e. 在「元件放置」(Component Placement) 標籤中，選取「距離」(Distance) 作為條件約束，並鍵入 0.02 作為值。
f. 按一下「元件放置」(Component Placement) 標籤上的 。會將 AGC 附加至配線模型。
。會將 AGC 附加至配線模型。
15. 按一下 > 「佈纜」(Cabling) 以開啟「佈纜」(Cabling) 模式。
「佈纜」(Cabling) 以開啟「佈纜」(Cabling) 模式。16. 選取纜，按一下滑鼠右鍵，然後按一下 「位置」(Location)。「位置」(Location) 對話方塊開啟。
「位置」(Location)。「位置」(Location) 對話方塊開啟。17. 從模型樹中選取零件 AS85049_88-21N02.prt 的 ROUTING_AXIS。
18. 插入位置，如圖所示。
19. 按一下 > 。「附加配線」(ATT HARN) 選單出現。
20. 按一下「新增」(Add) 並選取 AS85049_88-21N02.prt。訊息區域中的訊息會確認是否將元件附加至配線。
21. 按一下「完成/返回」(Done/Return)。會將元件附加至 3D 配線組件。
22. 按一下 > 「配線訊息」(Harness Mfg)。「配線製造延伸」(Harness Manufacturing Extension) 對話方塊即會顯示。
「配線訊息」(Harness Mfg)。「配線製造延伸」(Harness Manufacturing Extension) 對話方塊即會顯示。23. 按一下「展平配線」(Flatten Harness)。會產生配線製造工程圖。
| | • 您可能必須將組態選項 pro_unit_length 的值變更為 mm。 • 如果編輯配線工程圖上分支段的方位，AGC 會隨主要幾何移動。 |
範例︰建模及組裝多軸元件
欲瞭解如何建模及組裝多軸關聯幾何元件，使其正確顯示在配線工程圖中，請參閱樣本模型。樣本模型可在 <Creo load point>\Common Files\help\sample_models\hmx\Y-Manifold_Model 中找到。
1. 開啟 382a0xx.prt 零件，然後選取類屬例證。
2. 定義穿過 AGC 所有孔中心的繞線軸，如圖所示。
3. 選取所有繞線軸，按一下滑鼠右鍵，然後按一下 「參數」(Parameters)。「參數」(Parameters) 對話方塊開啟。
「參數」(Parameters)。「參數」(Parameters) 對話方塊開啟。4. 新增參數 BEND_ANGLE，並定義下列屬性：
◦ 「類型」(Type) - REAL NUMBER
◦ 「值」(Value) - 135、-135 與 0
5. 按一下「確定」(OK) 關閉 「參數」(Parameters) 對話方塊。
「參數」(Parameters) 對話方塊。6. 按一下 「點」(Point)，在入口孔處的繞線軸上新增基準點。「基準點」(Datum Point) 對話方塊開啟。
「點」(Point)，在入口孔處的繞線軸上新增基準點。「基準點」(Datum Point) 對話方塊開啟。7. 在「放置」(Placement) 標籤中，選取曲面 Surf:F6(PROTRUSTION) 作為「位移參照」(Offset reference)，並在「位移」(Offset) 方塊中鍵入 -0.02。
| | • 如果單位設定為英吋，請將位移距離指定為 -0.02。 • 如果單位設定為 mm，請將位移距離指定為 -0.5。 |
8. 按一下「內容」(Properties) 標籤，然後在「名稱」(Name) 方塊中鍵入 ORIENT_POINT。
9. 儲存並關閉模型。
10. 開啟 y_manifold_asm.asm 組件。
11. 按一下「組裝」(Assemble)。出現「開啟」(Open) 對話方塊。
「組裝」(Assemble)。出現「開啟」(Open) 對話方塊。12. 選取 382a0xx.prt 並按一下「開啟」(Open)。「選取例證」(Select Instance) 對話方塊即會顯示。
13. 選取例證 382A023 並按一下「開啟」(Open)。
14. 從 「已存定向」(Saved Orientations) 選擇 FRONT，並在線上定位元件，如圖所示。
「已存定向」(Saved Orientations) 選擇 FRONT，並在線上定位元件，如圖所示。
15. 從 「已存定向」(Saved Orientations) 選擇 TOP，並定位元件，如圖所示。
「已存定向」(Saved Orientations) 選擇 TOP，並定位元件，如圖所示。
16. 按一下滑鼠右鍵，然後按一下「固定條件約束」(Fix Constraint)。
17. 在「元件放置」(Component Placement) 標籤中按一下 ，以放置 AGC。
，以放置 AGC。18. 按一下 > 「佈纜」(Cabling) 以開啟「佈纜」(Cabling) 模式。
「佈纜」(Cabling) 以開啟「佈纜」(Cabling) 模式。19. 以滑鼠右鍵按一下線 W1，然後按一下 「位置」(Location)。「位置」(Location) 對話方塊即會顯示。
「位置」(Location)。「位置」(Location) 對話方塊即會顯示。20. 從 「已存定向」(Saved Orientations) 選擇 TOP。
「已存定向」(Saved Orientations) 選擇 TOP。21. 從模型樹中，選取上方的繞線軸，然後朝出口方向拖曳位置，如圖所示。按一下「位置」(Location) 標籤中的 ，插入位置。
，插入位置。
22. 以滑鼠右鍵按一下線 W1，然後按一下 「位置」(Location)。「位置」(Location) 對話方塊即會顯示。
「位置」(Location)。「位置」(Location) 對話方塊即會顯示。23. 從模型樹中，選取 ROUTING_AXIS_3，然後朝出口方向拖曳位置，如圖所示。按一下「位置」(Location) 標籤中的 ，插入位置。
，插入位置。
24. 以滑鼠右鍵按一下線 W2，然後按一下 「位置」(Location)。「位置」(Location) 對話方塊即會顯示。
「位置」(Location)。「位置」(Location) 對話方塊即會顯示。25. 從模型樹中，選取下方的繞線軸，然後朝出口方向拖曳位置。按一下「位置」(Location) 標籤中的 ，插入位置。
，插入位置。26. 選取線 W2，按一下滑鼠右鍵並按一下 「位置」(Location)，然後選取 W1 中線 ROUTING_AXIS_3 上的位置。按一下「位置」(Location) 標籤中的 ，插入位置。
「位置」(Location)，然後選取 W1 中線 ROUTING_AXIS_3 上的位置。按一下「位置」(Location) 標籤中的 ，插入位置。
27. 選取線 W1，按一下滑鼠右鍵，然後按一下 「位置」(Location)。
「位置」(Location)。28. 從模型樹中，選取 ROUTING_AXIS_3，然後朝三個軸交點的方向拖曳位置。按一下「位置」(Location) 標籤中的 ，插入位置。
，插入位置。29. 選取線 W2，按一下滑鼠右鍵並按一下 「位置」(Location)，然後按一下在上一步中建立的位置。按一下「位置」(Location) 標籤中的 ，插入位置。
「位置」(Location)，然後按一下在上一步中建立的位置。按一下「位置」(Location) 標籤中的 ，插入位置。
30. 按一下 > 。「附加配線」(ATT HARN) 選單出現。
31. 按一下「新增」(Add) 並選取 382A023。
32. 選取在繞線軸交集處建立的位置點。會將元件附加至 3D 配線組件。
33. 按一下「完成/返回」(Done/Return)。
34. 按一下 > 「配線訊息」(Harness Mfg)。「配線製造延伸」(Harness Manufacturing Extension) 對話方塊即會開啟。
「配線訊息」(Harness Mfg)。「配線製造延伸」(Harness Manufacturing Extension) 對話方塊即會開啟。35. 按一下「展平配線」(Flatten Harness)。會產生展平配線製造工程圖。
| | 您可能必須將組態選項 pro_unit_length 的值變更為 mm。 |
