扭曲拉伸工具 - 通过选择参考来定义长度
Creo Parametric 10.0.0.0
用户界面位置：单击 >
“扭曲”(Warp) >
“拉伸”(Stretch)。
“扭曲”(Warp) > “拉伸”(Stretch)。
视频
说明
现可在扭曲中的拉伸工具内通过选择参考定义长度。
优点

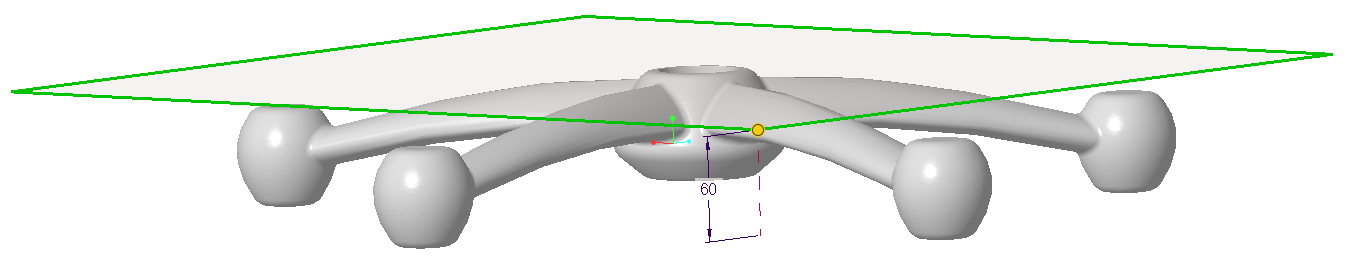

在扭曲中的拉伸工具内，现可通过选择参考来定义长度。该功能可在参考位置修改后通过动态更新扭曲特征来捕捉设计意图。可选择基准平面、点、轴、坐标系、曲面、曲线、面组或小平面作为参考，以沿指定轴方向拉伸模型。
以前，只能通过使用缩放值来定义长度。
附加信息
提示： | 按下 SHIFT 按钮并将拖动控制滑块拖至有效参考可在拉伸模型的同时使参考保持不变。 按下 ALT 按钮并将拖动控制滑块拖至有效参考虽然也可拉伸模型，但不会使参考保持不变。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
