通过 G3 加速度实现镜像曲线间的平滑曲线连接
Creo Parametric 10.0.0.0
用户界面位置：选择原始曲线，单击“样式”(Style) > “曲线编辑”(Curve Edit)，然后在由原始曲线和镜像曲线共享的镜像平面上选择点。切线出现后，请执行下列操作之一：
• 单击“相切”(Tangent) 选项卡，然后选择“第一个”(First) 约束旁的“平滑法向”(Smooth Normal)。
• 右键单击切线，然后选择“平滑法向”(Smooth Normal)。
视频
观看 Learning Connector 上的视频。
说明
样式功能已得到增强，现可通过 G3 加速度实现整个镜像平面上镜像曲线间的平滑曲线连接。
优点
可借助新的“平滑法向”(Smooth Normal) 相切连接类型，并通过 G3 加速度实现整个镜像平面上镜像曲线间的平滑曲线连接。设计对称模型时，这种新的曲线连接类型允许在整个镜像平面上平滑过渡。
生成的曲面将采用“G3 - 加速度”连接，从而有助于生成高质量曲面。
有了这种新连接类型后，无需再对曲线控制点进行调整以逼近加速度连接。
在之前的版本中，为垂直于镜像平面的曲线设置相切连接时仅能产生“G2 - 曲率”连接。

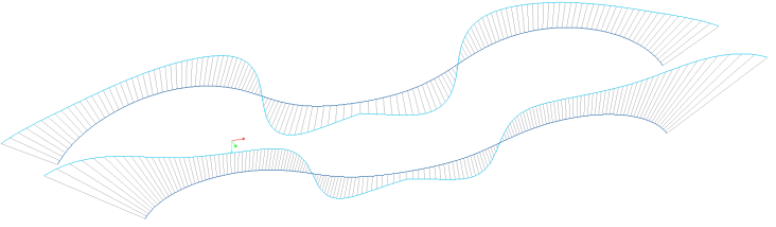

“法向”(Normal) 相切连接：

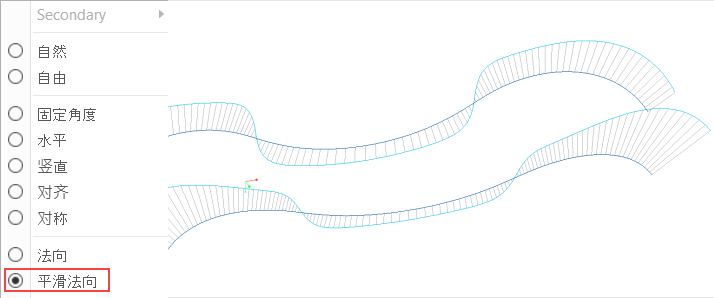

“平滑法向”(Smooth Normal) 相切连接：

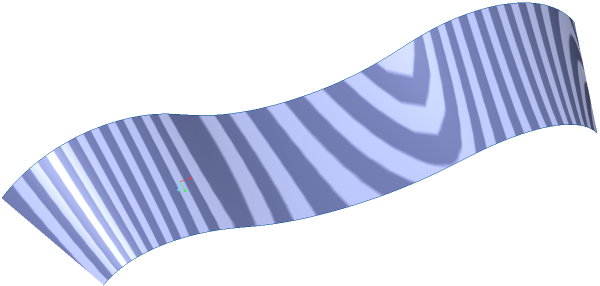

生成的曲面
附加信息
提示：
无。
限制：
无已知限制。
其是否替换了现有功能？
否。
与此功能相关的配置选项：
无。
