将符号和表面粗糙度注释与基于模型的定义中的其他注释关联
Creo Parametric 10.0.0.0
视频
说明

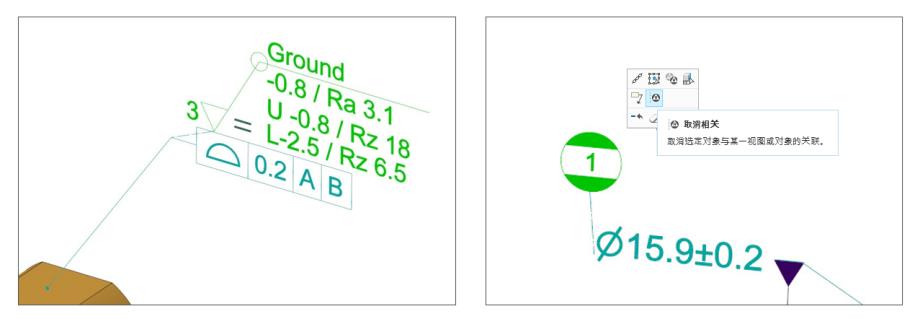

以前,在基于模型的定义 (MBD) 中,没有将符号或表面粗糙度注释与其他注释关联的简便方法,且此类放置是手动、不关联的,在移动父注释时不会持续。此增强功能为符号和表面粗糙度注释引入了新的放置选项,可用于将符号或表面粗糙度注释与 3D 模型中的其他注释关联。
新的放置类型具有以下功能:

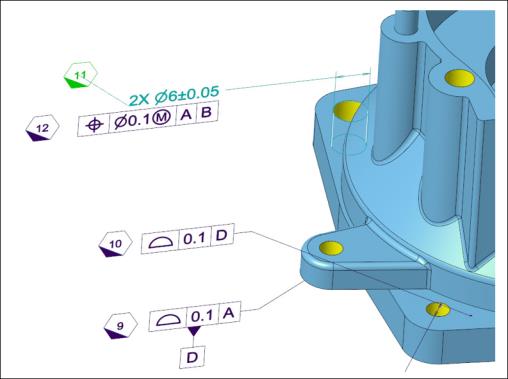

• 能够将偏移放置符号和表面粗糙度关联到 MBD 中的其他注释。
• 能够让相关的符号或表面粗糙度继承与父注释相同的注释平面。
• 能够以组或叠加的形式用于相关注释 (共同移动、分配组合状态等)。
• 能够在选择相关符号或表面粗糙度时突出显示父注释,反之亦然。
• 能够将多个符号或表面粗糙度与单一父注释关联。
• 能够从父注释取消关联相关符号或表面粗糙度
优点
此增强功能的优点包括:
• 简单且可靠的放置类型,可将符号和表面粗糙度关联到其他 MBD 注释。
• 全新的基于模型的定义和基于模型的企业工作流,用于检查计划、跟踪和其他用例。
• 表面粗糙度注释的附加放置选项,可改进对细节绘图标准的合规性。
附加信息
提示: | 无。 |
限制: | 在以下用例中,不支持符号或表面粗糙度关联功能: • 基准特征符号注释。 • 将另一符号或表面粗糙度关联到已经与父注释相关的子注释。 |
其是否替换了现有功能? | 否。 |
与此功能相关的配置选项: | 无。 |
