练习 3 - 设置分析参数
“分析”(Analysis) 选项卡中,可以
指定间隙和漏电距离分析的参数
开始计算路径
1. 右键单击“配置”(Configuration) 框,然后选择“重命名配置”(Rename Configuration) 来重命名当前选定的配置。
2. “为配置选择新名称”(Choose new name for configuration) 框中,键入 Analysis_CCA,然后单击
3. “源”(Source) 列表中,选择 DC+
*
只能选择“电势”(Potential) 类型的网络作为源。可将鼠标指针悬停在属于所需网络的曲面上。如果某一曲面属于电势源网络,则会自动突出显示该曲面。选择源后,所有目标都显示在目标列表中。

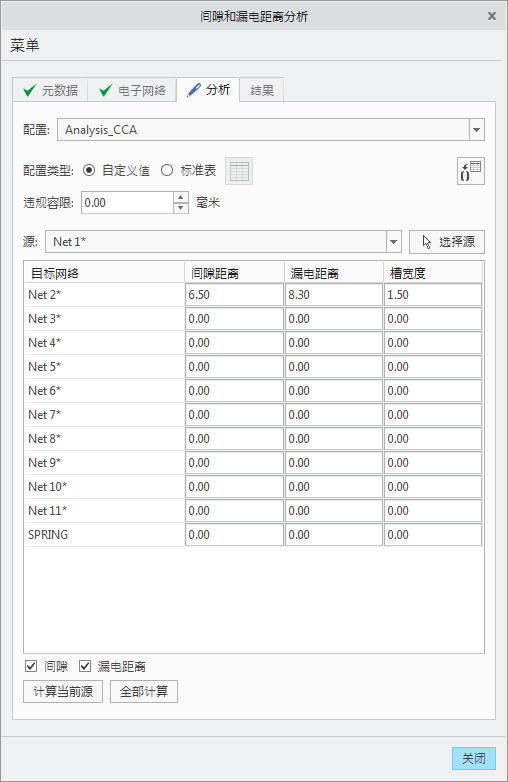

4. 为网络 DC- 设置以下值:
请确保“间隙”(Clearance)“漏电距离”(Creepage) 复选框已被选定。
5. 右键单击 DC-,然后选择“设置所有源的值”(Set Values for all Sources)。目标列表中的所有源目标对都分配了与 DC- 相同的值。
6. “违规容限”(Violation Tolerance) 设置为 2.00 毫米。
7. 单击“菜单”(Menu) > “选项”(Options)“选项”(Options) 对话框随即打开。
8. 查看默认值、参数、公差、使用的内核数等选项。
9. 单击“确定”(OK) 以保存所有更改并关闭“选项”(Options) 对话框。
10. 单击“全部计算”(Compute All)。所有的源计算完毕后,“结果”(Results) 选项卡随即打开。
*
“计算当前源”(Compute Current Source) 可为当前的选定源启动其目标分析。
“全部计算”(Compute All) 可遍历所有源以获得详细的分析结果。
