计算质量属性参数
添加质量属性参数列
1. 在层压板树中，单击
“层压板管理器”(Laminate Manager)。
“层压板管理器”(Laminate Manager)。2. 单击
“树列”(Tree Columns)。“层压板树列”(Laminate Tree Columns) 对话框随即打开。
“树列”(Tree Columns)。“层压板树列”(Laminate Tree Columns) 对话框随即打开。3. 在“类型”(Type) 框中，选择“质量属性参数”(Mass Properties Params)。
4. 选择 PRO_MP_MASS，然后单击
。
。5. 选择 PRO_MP_AREA，然后单击 。
。6. 单击“确定”(OK)。
PRO_MP_MASS 和 PRO_MP_AREA 列随即会添加到层压板树。
计算单个层压板对象的质量属性
1. 单击 >
“质量属性计算”(Mass Properties Computation)，然后选择“基于底部铺层”(Based on underlying plies)。
“质量属性计算”(Mass Properties Computation)，然后选择“基于底部铺层”(Based on underlying plies)。2. 在层压板树中，右键单击 PLY_1 并选择
“质量属性设置”(Mass Properties Settings)。“质量属性”(Mass Properties) 对话框随即打开。
“质量属性设置”(Mass Properties Settings)。“质量属性”(Mass Properties) 对话框随即打开。3. 单击“确定”(OK)。
PLY_1 的计算质量属性值显示在 PRO_MP_MASS 和 PRO_MP_AREA 列中。
4. 在层压板树中，单击
“层压板列表”(Laminate List)。
“层压板列表”(Laminate List)。5. 单击图形窗口中的空白区域可清除层压板对象的选定状态。
计算整个层压板的质量属性
1. 单击 > >
。“复合材料属性”(Composite Properties) 对话框随即打开。
。“复合材料属性”(Composite Properties) 对话框随即打开。2. 单击“质量属性”(Mass Properties) 行中的“更改”(change)。“质量属性: 复合材料 1”(Mass Properties: Composite 1) 对话框随即打开。
3. 单击“计算”(Calculate)。质量属性即会更新。
4. 单击“确定”(OK)。“质量属性: 复合材料 1”(Mass Properties: Composite 1) 对话框随即关闭。

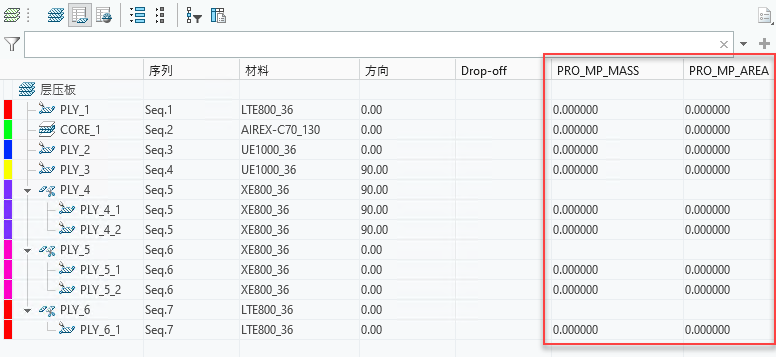

5. 单击“关闭”(Close)。“复合材料属性”(Composite Properties) 对话框随即关闭。如下图所示，质量属性显示在层压板管理器中：
