雕刻几何

扭曲 > 雕刻操作 > 雕刻几何

雕刻几何

1. 单击“编辑”(Editing) >

“扭曲”(Warp) 打开“扭曲”(Warp) 选项卡。

2. 选择要雕刻的几何。

3. 单击

“雕刻”(Sculpt) 以显示雕刻设置和雕刻选取框。

4. 单击

“下一个轴”(Next Axis) 以将网格方向切换到下一选取框面。

5. 单击下列命令之一来指定如何通过选取框雕刻几何：

◦

“单侧”(One Side) - 仅在几何的主要面上雕刻。此为默认设置。

阻尼极限指定主要面中变化减弱为零处的深度。拖动与雕刻轴平行的罩框平面以调整阻尼限制。例如，如果雕刻轴的方向是 x 轴，请拖动罩框的上面和下面来调整阻尼限制。如果雕刻轴的方向是 y 轴，则请拖动罩框的正面和背面来调整阻尼限制。

或者，单击“选取框”(Marquee) 选项卡，然后在“深度”(Depth) 下指定深度的“起点”(Start) 和“终点”(End) 作为阻尼限制。或者，单击

导出参数值以在扭曲外部进行编辑。

◦

“双侧”(Both Sides) - 通过将主表面的运动同时应用于相对面的方式雕刻几何。

◦

“对称”(Symmetric) - 在相对面上对称雕刻几何。

6. 如果需要，在选项卡上的“行”(Rows) 和“列”(Columns) 框中，为雕刻网格的行数和列数指定 2 到 20 之间的一个值。

7. 如果需要，单击“选项”(Options) 选项卡并为下面被雕刻的一组点指定“对称”(Symmetry)、“拖动”(Drag) 和“过滤”(Filter) 的值：

◦ 对称 (Symmetry) - 指定雕刻时选择的这组点移动的方向。

▪ 无 (None) - 无对称度。

▪ 水平 (Horizontal) - 点相对面的水平中心线对称移动。

▪ 竖直 (Vertical) - 点相对面的竖直中心线对称移动。

◦ 拖动 (Drag) - 指定雕刻的一组点上的约束。

▪ 法向 (Normal) - 点沿选定面的法向移动。

▪ 自由 (Free) - 点可以自由移动。

▪ 沿行/列 (Along Row/Column) - 点沿着行或列朝向邻近的行和列移动。

◦ 过滤器 (Filter) - 指定被雕刻的一组点的行为。

▪ 常量 (Constant) - 选定点与拖动点移动相同的距离。

示例：使用常数过滤器

▪ 线性 (Linear) - 选定的点相对于自拖动点的距离线性减少。

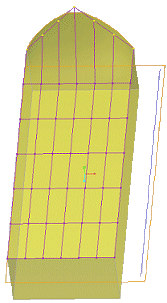

示例：使用线性过滤器

▪ 平滑 (Smooth) - 选定的点相对于自拖动点的距离平滑地减少。

示例：使用平滑过滤器

◦ 在“比例”(Scale) 框中指定一个值，以便按所需值替换控制点。例如，在“比例”(Scale) 方框中指定 2 可加倍所有控制点的位移。选取框雕刻操作中的所有控制点的默认位移都视作具有比例值 1。

或者，单击

导出参数值以在扭曲外部进行编辑。

8. 要调整变形区域，单击“选取框”(Marquee) 选项卡并指定以下选项：

◦ “参考”(References) – 为雕刻选取框选择可选参考。

◦ “行”(Rows)、“列”(Columns) - 为行和列的“开始”(Start) 和“结束”(End) 点键入值以确定选取框的大小。范围取决于选定的“选取框大小”(Marquee Size) 类型。

或者，单击

导出参数值以在扭曲外部进行编辑。

◦ “深度”(Depth) - 深度定义按如下所述决定雕刻操作的渐变效果：

▪ 开始 (Start) - 键入应用雕刻操作的几何的比例。例如，如果键入 15，雕刻操作对最初 15% 的几何 100% 有效。

▪ 结束 (End) - 键入应用雕刻操作的几何的比例。例如，如果键入 85 则雕刻操作对剩余 15% 的几何无效 (0% 效果)。

◦ 选取框大小 (Marquee Size) – 选择测量方法以设置活动轴的尺寸。

或者，拖动选取框的面。例如，如果雕刻轴的方向是沿 x 轴，则可拖动选取框的右面和左面来调整变形区域的列；拖动选取框的正面和背面来调整变形区域的行。

9. 选择一个或多个控制点。要选择行或列中的所有点，可按住 CTRL 并单击网格曲线。拖动选择集以修改几何。

如果几何的边界没有与默认选取框的边界对齐，则无法移动边界的控制点。

10. 选择任意扭曲操作以完成当前扭曲操作，或者单击

“确定”(OK)。
