焊缝特征
可通过以下方式将使用 Creo Parametric 焊接应用程序创建的焊缝添加至模型:
通过在“焊缝定义”(Weld Definition) 对话框中选择“焊缝特征”(Weld Feature) 作为焊缝类型,手动创建焊缝特征焊缝
使用“检测焊缝特征”(Detect Weld Features) 命令,自动检测焊缝并创建焊缝特征。
您可以在实体和中间曲面压缩模型中使用焊缝特征来建立连接。使用 Creo Parametric 焊接应用程序创建的以下类型的焊缝可用于创建仿真焊缝特征对象:
所有使用焊接应用程序创建的实焊缝。
坡口或角类型的曲面焊缝。
*
不支持轻量化焊缝。
在网格化过程中,针对实焊缝对象创建了实体元素,而曲面焊缝对象则压缩为壳,如图 2 所示。如果相同模型压缩为中间平面,则焊缝特征的边界将延伸、投影并压印在该模型的中间曲面上。随后,会在这些“投影”边界之间的中间曲面上重新创建焊缝连接。例如,在如下图 3 中,定义角焊缝边界的曲线会投影在中间曲面上 (曲面和实焊缝均如此),并在中间曲面之间创建新的角焊缝。
图 1
1. 曲面角焊缝
2. 实体角焊缝
图 2
1. 压缩为壳的曲面角焊缝
2. 使用实体元素进行网格化的实体角焊缝

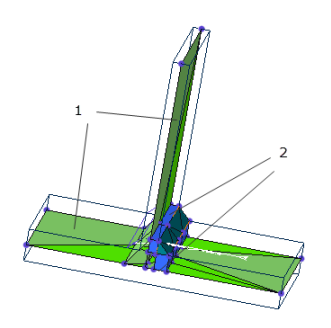

图 3
1. 模型中间曲面
2. 新的投影角焊缝元素
定义曲面坡口焊缝的边曲线也会投影在中间曲面上。会在中间曲面之间创建新曲面。下图对此作出说明。在本例中,假定要对齐中间曲面。焊缝曲面会与这些中间曲面部分重叠。如果未对齐中间曲面,则焊缝曲面会连接中间曲面上原始焊缝边的压印。
1. 原始坡口焊缝曲面
2. 模型中间曲面
3. 投影的坡口焊缝曲面
1. 新坡口焊缝曲面
2. 原始坡口焊缝曲面
当曲面焊缝特征焊缝连接用于实体模型压缩时,原始面组曲面将用于放置壳元素。
