显示到达包络
到达包络显示人在执行任务期间处于任意姿势时均可到达的体积块。可为场景中的每个人体模型显示一个或多个到达包络。

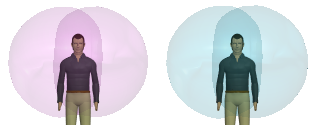

可在场景中显示多个人体模型的到达包络。
1. 通过以下方式之一打开“到达包络”(Reach Envelopes) 对话框:
◦ 单击 > 。场景中的所有人体模型均在同一表格中列出。
◦ 在人体模型树中,选择一个或多个人体模型,然后右键单击并从快捷菜单中选择
“到达包络”(Reach Envelopes)。表格中仅列出选定的人体模型,且用户无法将人体模型添加至选定内容。
表格中的每一行均包含一个人体模型。
2. 对于每个人体模型,以下列任一方式显示或隐藏到达包络:
◦ 在人体模型所在的行中,选中各个复选框可显示到达包络,清除各个复选框可隐藏到达包络:
▪ - 食指
▪ - 中指
▪ - 拇指
▪ - 掌心 (抓握)
◦ 在人体模型所在的行中,右键单击人体模型名称,然后选择以下命令之一:
▪ “显示所有包络”(Show all envelopes) - 显示人体模型的所有到达包络。
▪ “隐藏所有包络”(Hide all envelopes) - 隐藏人体模型的所有到达包络。
3. 单击
“确定”(OK) 保留当前选择,或单击
“取消”(Cancel) 返回到显示状态,然后单击
“到达包络”(Reach Envelopes)。
