用户界面与工作流
启动应用程序
打开要应用 GD&T 的零件或装配模型后,通过在“应用程序”功能区中选择 GD&T Advisor 按钮来启动 GD&T Advisor。请注意,访问 GD&T Advisor 装配需要 GDT_ENTERPRISE 许可证选项。
应用程序在 Creo Modeling 会话中启动后,将继续保持运行状态,直至退出 Creo 或在 GD&T Advisor 功能区中选择“关闭”(Close)。关闭应用程序后会释放 GD&T Advisor 许可证。
模型更新
应用程序可在满足以下条件时完成“模型更新”过程:
当 GD&T Advisor 启动时。
当 GD&T Advisor 运行并重新生成 CAD 模型时。
当从 GD&T Advisor 功能区中选择“更新”(Update) 按钮时。
“模型更新”过程包括以下步骤:
1. 模型清理 - 由于种种原因,模型中的注释可能“放置有误”,因此无法显示在模型中。这可能是因为对 CAD 模型进行了更改,导致注释与注释平面不再兼容。例如,轴的直径必须位于穿过或垂直于轴心线的平面上。如果直径尺寸不在上述两种注释平面上,则无法显示。在某些情况下,这些注释不仅不会显示,甚至不会在模型树中列出。为确保模型的“清洁”,GD&T Advisor 启动后,应用程序将搜索模型中放置有误的注释,并自动将其删除。
2. 检查公差标准 - 应用程序会从 CAD 模型属性中读取公差标准和版本,并应用基于指定标准制定的适用规则集。
3. 检查未验证的注释 - 应用程序会搜索模型中使用固有 Creo 注释工具创建 (即并非使用 GD&T Advisor 创建) 的注释。第一次对零件启动应用程序时,您将看到一个用于删除或验证这些注释的选项,具体取决于可用的许可证选项 (有关详细信息,请参阅“未验证的注释”)。当 CAD 模型已包含 GD&T Advisor 数据时,应用程序将尝试自动验证所有未验证的注释。任何无法验证的注释均会在管理注释中列出。
4. 更新 GD&T Advisor 模型数据 - 应用程序将执行下列附加任务:
更新所有特征及链接的阵列 (基于 CAD 模型的当前状态)。
检查所有未验证的注释及...
标识注释和预期数据之间的不匹配项
基于所有有效的 CAD 注释更改更新 GD&T Advisor
运行全部诊断测试,并更新问题消息。
用户界面

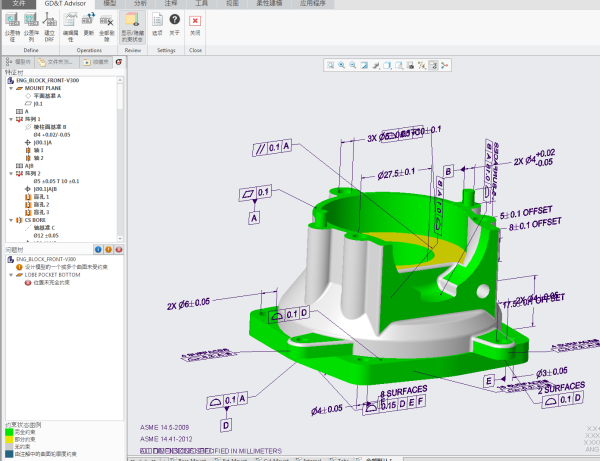

下图显示了 GD&T Advisor 用户界面的不同部分。
1. GD&T Advisor 功能区
2. GD&T Advisor 导航器选项卡
3. 特征树
4. 问题树
5. 约束状态图例
GD&T Advisor 功能区
Creo Parametric 中的 GD&T Advisor 功能区包含以下按钮:
按钮
函数
说明
公差特征
将特征添加至 GD&T Advisor 模型,然后将公差应用至该特征。有关详细信息,请参阅添加特征
公差阵列
将阵列添加至 GD&T Advisor 模型,然后将公差应用至该阵列。有关详细信息,请参阅添加阵列
建立 DRF
将基准参考框添加至 GD&T Advisor 模型。有关详细信息,请参阅添加 DRF
编辑属性
编辑 GD&T Advisor 模型的属性。有关详细信息,请参阅编辑模型属性
更新 (Update)
更新 GD&T Advisor 数据,包括对 CAD 模型进行的更改。
全部删除
从 CAD 模型中删除所有 GD&T Advisor 数据,然后关闭应用程序。
显示/隐藏约束状态
切换 CAD 模型的显示模式。当激活“约束状态显示”时,模型的曲面将进行颜色编码,以指示其约束状态。有关详细信息,请参阅约束状态显示
管理注释
查看未验证和不匹配的注释的列表。有关详细信息,请参阅管理注释
选项
查看和/或编辑应用选项。有关详细信息,请参阅应用选项
关于 GD&T Advisor
打开包含应用程序相关信息 (如版本和许可证信息) 的窗口。
关闭
关闭应用程序
GD&T Advisor 导航器选项卡
GD&T Advisor 与 Creo Parametric 紧密集成。首次启动应用程序时,会有一个新选项卡添加到 Creo 导航器窗格中。GD&T Advisor 导航器窗格显示了用户界面的以下两部分:“特征树”和“问题树”。

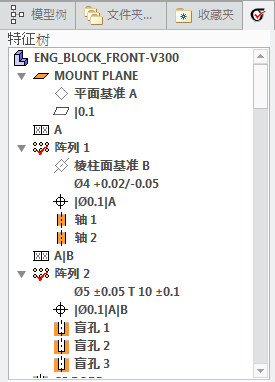

特征树
“特征树”显示了 GD&T Advisor 模型的内容,包括特征、阵列、基准参考框、尺寸和几何公差。“特征树”的顺序反映了特征在模型中的优先级。因此,用于建立零件主要基准参考框的基准特征应作为“特征树”中的第一个特征。
“特征树”对象
“特征树”中包含如下表所述的各种图标。
图标
含义
启用的零件或装配
特征 (有关受支持特征类型的完整列表,请参阅特征说明)
阵列 (有关受支持阵列类型的完整列表,请参阅阵列说明)
基准平面或基准轴。
基准参考框 (DRF)。DRF 始终紧随最后一个参考的基准特征之后。
大小尺寸
几何公差 (有关详细信息,请参阅几何控制 (ASME)几何控制 (ISO))
在某些情况下,“模型树”中的对象可能以双剑号 (‡) 标记,用于指示失败的对象,也可能以单剑号 (†) 标记,用于指示失败对象的从属对象。有关详细信息,请参阅“模型中有失败的对象”问题消息帮助页面
“特征树”上下文菜单
在“特征树”中右键单击时,将显示上下文菜单。菜单的内容取决于选定的对象类型:
选定的对象类型
菜单内容
说明
任意
选项...
编辑应用选项。有关详细信息,请参阅应用选项
展开全部 (Expand All)
完全展开特征树。
折叠全部 (Collapse All)
完全折叠特征树。
零件或装配
编辑属性...
编辑模型属性。有关详细信息,请参阅编辑模型属性
更新 (Update)
更新 GD&T Advisor 数据,包括对 CAD 模型进行的更改。
全部删除
从 CAD 模型中删除所有 GD&T Advisor 数据,然后关闭应用程序。
公差特征
将特征添加至 GD&T Advisor 模型,然后将公差应用至该特征。
公差阵列
将阵列添加至 GD&T Advisor 模型,然后将公差应用至该阵列。
建立 DRF...
将基准参考框添加至模型。
特征
重命名
重命名选定特征。
编辑...
打开操控板以修改特征属性。
删除
删除特征。
重新排序
将选定特征重新排序到特征树中的新位置。
设置基准...
将选定特征设置为基准特征 (仅适用于特定阵列成员)。
阵列
重命名
重命名选定阵列。
编辑...
打开操控板以修改特征属性。
删除
删除阵列。您可以选择保留或删除成员特征。
重新排序
将选定阵列重新排序到特征树中的新位置。
基准
更改标签
更改来自目标的基准特征或基准的标签
删除
从特征中删除基准
DRF
编辑...
修改基准参考框的属性。
删除
删除基准参考框。
显示同时需求
标识与 DRF 关联的所有同时需求 (不适用于 ISO 1101 公差标准)
尺寸
编辑尺寸...
编辑尺寸。同时显示两个尺寸 (如直径和深度) 时,系统将提供子菜单来选择要编辑的特定尺寸。
几何公差
编辑...
编辑几何公差的值。

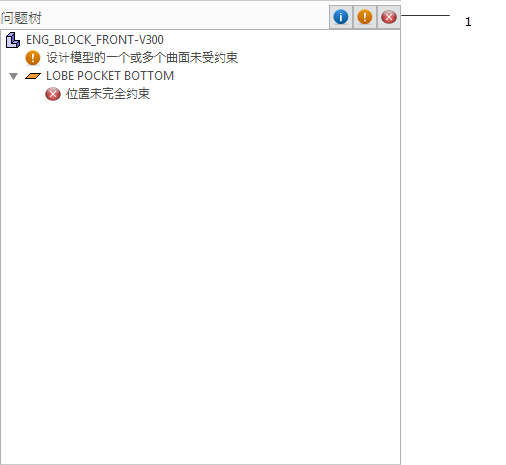

问题树
GD&T Advisor 将持续监视模型是否存在潜在问题。
1. “问题树”工具栏
“问题树”显示了模型中可能存在问题的对象。相应对象下列出了各个潜在问题的简要说明。每条消息均标有指示其严重性的图标:
图标
严重性
说明
信息
此消息指示的事项可能是问题,也可能不是。
警告
此消息指示模型存在小问题。
错误
此消息指示存在应予以解决的重大问题。
“问题树”中显示的每条消息均对问题进行了简要说明。双击消息后,问题的详细消息即会显示在浏览器中。
“问题树”顶部的工具栏中提供了与上述严重性图标对应的按钮。选择其中一个按钮即可切换所有对应严重性消息的显示。
“公差特征”操控板
添加或修改特征时,“公差特征”操控板将提供定义特征属性所需的控件。
1. 特征属性
2. 几何控制属性
3. 基准特征属性
4. 操作按钮
5. 属性面板
操控板属性区域
操控板中具有用于定义特征属性的以下区域:
“特征属性”(Feature Properties) - 定义特征属性。(有关详细信息,请参阅特征属性。)
“几何控制属性”(Geometric Control Properties) - 定义要应用于特征的尺寸和几何公差。(有关详细信息,请参阅几何控制属性。)
“基准特征属性”(Datum Feature Properties) - 定义基准特征的属性。(有关详细信息,请参阅基准特征操控板。)
属性面板
您可以在属性面板中访问可选属性:
“特征面板”(Feature Panel) - 提供用于修改或重新定义特征曲面参考的控件。(有关详细信息,请参阅特征滑出式面板。)对于阵列,此面板将由“阵列面板”取代,可提供用于添加或移除阵列成员的控件。(有关详细信息,请参阅阵列滑出式面板。)
“尺寸面板”(Dimension Panel) - 提供用于选择所需尺寸和参考特征的控件 (有关详细信息,请参阅尺寸滑出式面板。)
“目标面板”(Targets Panel) - 提供用于选择创建自目标的基准目标的控件 (有关详细信息,请参阅目标滑出式面板。)
“注解面板”(Notes Panel) - 定义特征的注解。
操作按钮
以下操作按钮可供使用:
-“接受并重复”(Accept and Repeat) - 接受在操控板中定义的属性,然后重复“公差特征”流程。
-“接受”(Accept) - 接受在操控板中定义的属性。
-“取消”(Cancel) - 取消操作并放弃所有更改。
有一些字段是必填字段。当未针对必填字段指定有效值时,“接受并重复”(Accept and Repeat) 和“接受”(Accept) 将变为橙色。指定所有必需值后,这些按钮将显示为其正常颜色 (如上图所示)。
主工作流

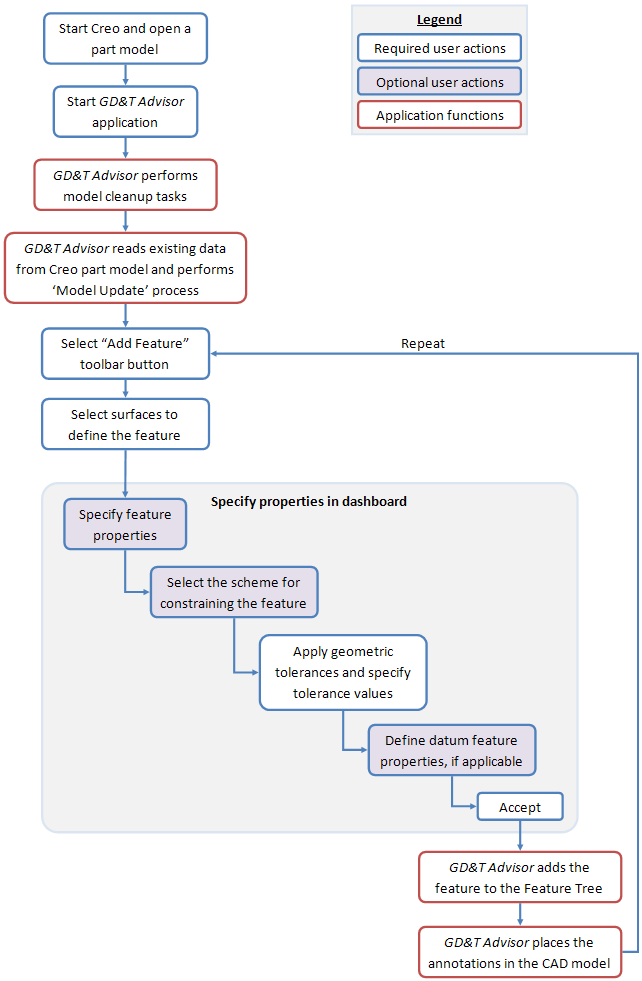

下列流程图展示了 GD&T Advisor 中的典型工作流。
请注意,某些选项和默认值由在应用选项中定义的设置控制。在定义零件的 GD&T Advisor 模型之前,最好先查看应用选项。有关详细信息,请参阅应用选项
