关于使用关系文件 (*rel) 向元件添加关系
可使用 *.rel 文件来设置 EMX 元件的默认关系。默认情况下，*.rel 文件位于文件夹 <emx_install>\configuration\templates。此文件夹还包含配置中的有效文件名和有效位置。
使用常规关系文件“emx_comp.rel”
文件 emx_comp.rel 定义所有 EMX 元件（如冷却、顶杆）的关系。它还适用于 EMX 库中的元件。
 |
在默认安装中，您会发现一个名为 inactive_emx_comp.rel 的文件。这是可用作参考的模板文件。将文件重命名为 emx_comp.rel 时，内容将写入 Creo 零件的关系区域。
|

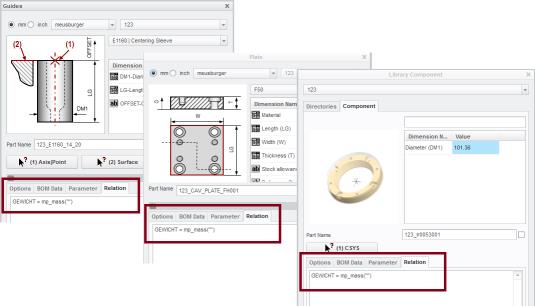

添加 EMX 元件时，您将在“关系”(Relation) 选项卡上的“板”(Plate)、“元件”(Component) 或“库元件”(Library Component) 对话框中找到相应内容：
使用板关系文件
要将关系添加到特定供应商的所有板，请使用名称为 plate.rel 的文件。
需要将 plate.rel 文件保存至位置 <emx_install>\mm\components\plates\<supplier>\
此关系将写入“板”(Plate) 对话框的“关系”(Relation) 选项卡：
| | 不会覆盖 emx_comp.rel 中的关系。此关系将添加到现有关系的下面。 |
使用板类型特定关系文件
需要添加板类型特定关系时，可以使用 plate_#.rel 文件。
在此示例中，使用了板模板 plate_1.prt 的关系文件。
当存在板类型特定文件 plate_1.rel 时，将忽略 plate.rel 的内容，并使用类型特定关系的内容。
需要将 plate.rel 文件保存到位置 <emx_install>\mm\components\plates\<supplier>\
此关系将写入“板”(Plate) 对话框的“关系”(Relation) 选项卡。
| | 在 EMX 中，存在以下八个默认的板模板类型： • plate_1 - 模座 • plate_2 - 镶芯固定板 • plate_3 - 垫板 • plate_4 - 导轨板 • plate_5 - 定模板 • plate_6 - 顶杆固定板 • plate_7 - 顶杆基板 • plate_8 - 剥料板 |
使用元件关系文件
与板类似，关系也可以添加到具有元件关系文件的其他元件。在此示例中，使用了螺钉特定文件。也可对其他元件类型执行此操作。
当文件 screw.rel 位于位置 <emx_intall>\components\mm\screw\ 时，
此内容将显示在“元件”(Component) 对话框的“关系”(Relation) 选项卡中。
此关系将写入“板”(Plate) 对话框的“关系”(Relation) 选项卡。
| | 不会覆盖 emx_comp.rel 中的关系。此关系将添加到现有关系的下面。 |
使用特定类型元件关系文件
如果只能将关系应用于一个供应商的一个特定模板，则可以使用类型特定关系文件。
在本示例中，使用了模板名称为 screw_e1200.prt 的螺钉，
需要将 screw_e1200.rel 文件保存到位置 <emx_install>\mm\components\screw\<supplier>\
此内容将显示在“螺钉”(Screw) 对话框的“关系”(Relation) 选项卡中。
将关系添加到重新生成后区域
在将关系添加到零件的重新生成后区域之前，必须按照上述说明添加带有后缀 _post_regen 的关系文件。
例如 emx_comp_post_regen.rel、plate_post_regen.rel 等。
