Soldadura: Apilamiento
Creo+
Ubicación en la interfaz de usuario: pulse en >
Soldadura (Welding) >
Soldadura por resistencia (Spot Weld).
Soldadura (Welding) > Soldadura por resistencia (Spot Weld).Vídeos
Descripción
Creo La soldadura se ha mejorado para calcular el apilamiento de cada instancia de soldadura por resistencia.

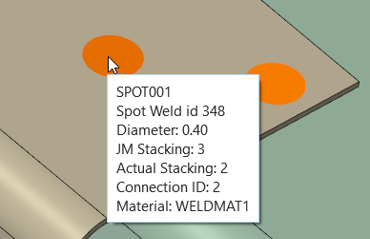

El cálculo del apilamiento se puede ver al pasar el ratón por encima de una instancia de soldadura por resistencia en la ventana gráfica:

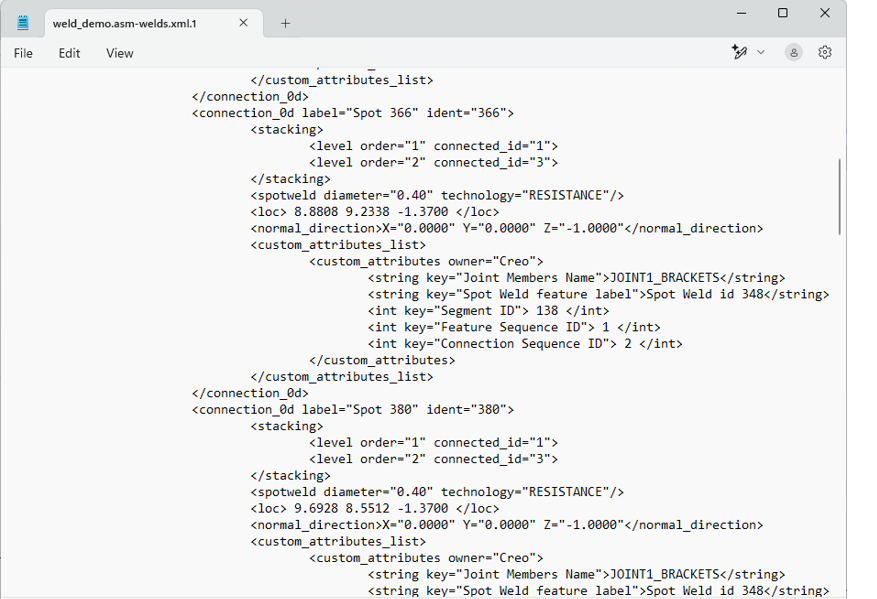

Se proporciona información de apilamiento para el formato xMCF y se puede exportar:
El cálculo de apilamiento se utiliza para validar las soldaduras por resistencia.
Se proporciona la siguiente información de apilamiento:
• Rótulo
• Función padre
• Diámetro
• Apilamiento de miembros unidos
• Apilamiento calculado
• ID de secuencia
• Material
El cálculo de apilamiento no estaba disponible en versiones anteriores.
Beneficios
• Soporte completo para estándares xMCF al exportar información de soldadura por resistencia
• Se proporciona información de validación para soldaduras por resistencia
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
