Punto de arrastre 3D modernizado
Creo+
Ubicación en la interfaz de usuario:
Descripción

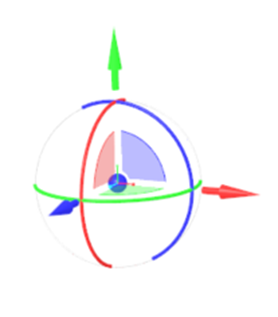

El punto de arrastre 3D se ha rediseñado para mejorar la claridad visual y la precisión de la selección al manipular la geometría. El diseño actualizado permite una selección más precisa de los componentes y la geometría mediante la reducción de selecciones accidentales, la mejora de la precisión y el mantenimiento del enfoque del proceso de trabajo.
Entre las funciones mejoradas se incluyen las siguientes:
• El punto de arrastre rediseñado presenta flechas, puntos de control planos y arcos de rotación más claros y distintos.
• El diseño de flecha actualizado y el mayor espaciado entre las superficies planas mejoran la capacidad de selección.
• Las zonas de sensibilidad alineadas con la nueva geometría del punto de arrastre 3D permiten una selección más precisa.
En el diseño anterior, era difícil seleccionar de forma fiable el elemento del punto de arrastre 3D previsto porque las flechas y los puntos de control planos eran difíciles de distinguir y tenían zonas de interacción solapadas.
Beneficios
Simplificación de los flujos de trabajo al permitir una manipulación de la geometría más rápida e intuitiva.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | El punto de arrastre heredado se puede seguir utilizando en algunos flujos de trabajo, como Escala en estilo libre, Barrido helicoidal de volumen y Editar posición en el conjunto. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
