Conexión de curva suave con aceleración G3 para curvas simétricas
Creo+
Ubicación en la interfaz de usuario: seleccione la curva original, pulse en >
Editar curva (Curve Edit) y seleccione el punto en el plano de simetría que comparte la curva original y la curva simétrica. Cuando aparezca la tangente, realice una de las siguientes acciones:
Editar curva (Curve Edit) y seleccione el punto en el plano de simetría que comparte la curva original y la curva simétrica. Cuando aparezca la tangente, realice una de las siguientes acciones:• Pulse en la ficha Tangente (Tangent) y, junto a la restricción Primera (First), seleccione Suavizar normal (Smooth Normal).
• Pulse con el botón derecho del ratón en la tangente y seleccione Suavizar normal (Smooth Normal).
Vídeos
Descripción
El estilo se ha mejorado para permitir una conexión de curva suave con la aceleración G3 para las curvas simétricas a través de un plano de simetría.
Beneficios
Se puede utilizar el nuevo tipo de conexión de tangente Suavizar normal (Smooth Normal) para activar curvas suaves con aceleración G3 para curvas simétricas a través del plano de simetría. Cuando se diseñan modelos simétricos, este nuevo tipo de conexión para curvas permitirá una transición suave en el plano de simetría.
Las superficies resultantes supondrán una conexión a la aceleración G3, que ayudará a producir superficies de alta calidad.
El nuevo tipo de conexión reduce la necesidad de deformar los puntos de control de la curva a una conexión de aceleración aproximada.
Anteriormente, al definir la conexión tangente para una curva normal a un plano de simetría, solo se producía una conexión G2-curvatura.

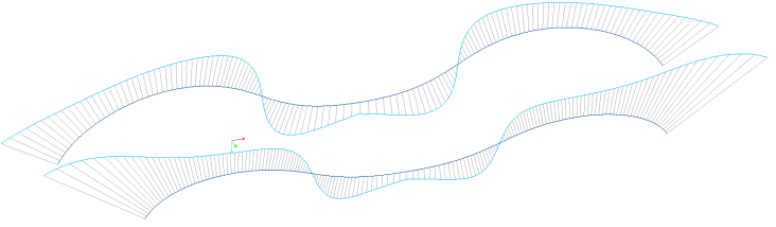

Conexión de tangente Normal:

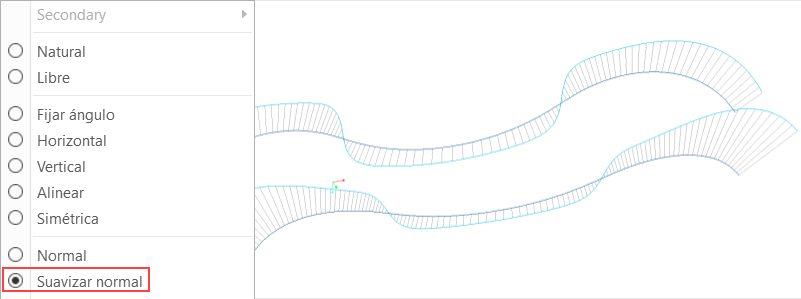

Conexión de tangente Suavizar normal (Smooth Normal):

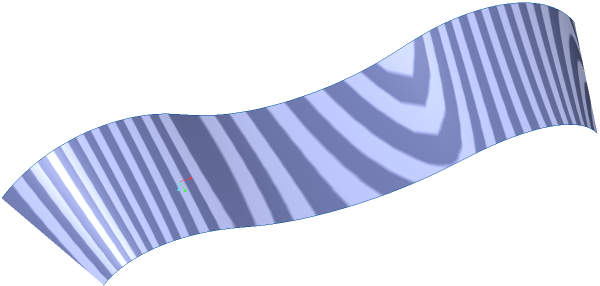

Superficie resultante
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
