Style: Edición y reemplazo de referencias
Creo+
Ubicación en la interfaz de usuario: con la ficha Estilo (Style) abierta, seleccione funciones, referencias o conjuntos de referencias y, a continuación, realice una de las acciones que se indican a continuación.

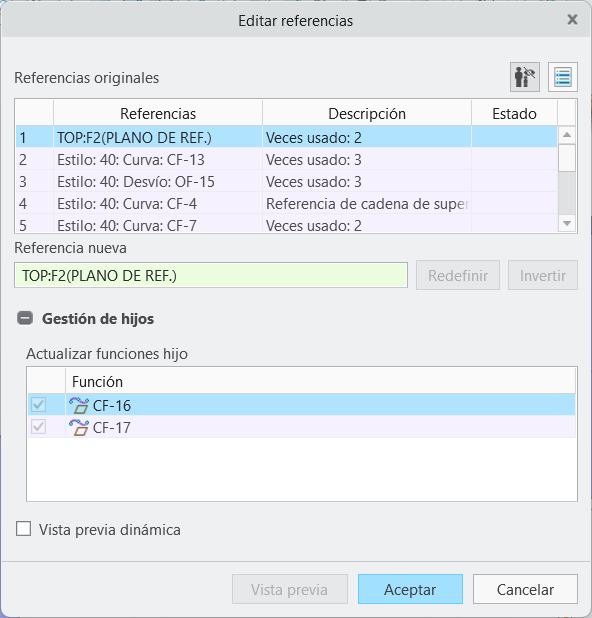

• Edición de referencias
Realice una de las siguientes acciones:
◦ En el árbol de estilo, pulse con el botón derecho del ratón en la entidad y elija
Editar referencias (Edit References).
Editar referencias (Edit References).◦ Pulse en > > Editar referencias (Edit References).

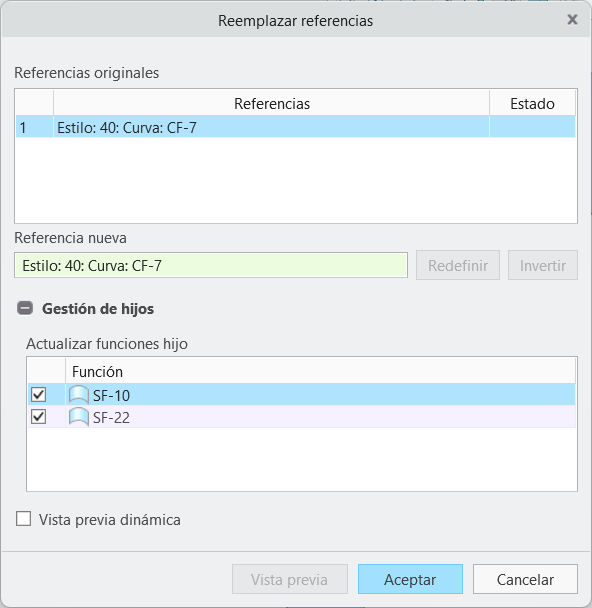

Editar referencias (Edit References).• Reemplazo de referencias
◦ Pulse en > >
Reemplazar referencias (Replace References).
Reemplazar referencias (Replace References).Vídeos
Descripción
En Creo+, se han añadido las funciones Editar referencias (Edit References) y Reemplazar referencias (Replace References) a Estilo (Style). Estas herramientas ayudan a redefinir fácilmente las curvas y superficies. Se pueden seleccionar nuevas referencias dentro de las herramientas, sin salir del entorno de modelado de estilo.
Editar referencias (Edit References) y Reemplazar referencias (Replace References) a Estilo (Style). Estas herramientas ayudan a redefinir fácilmente las curvas y superficies. Se pueden seleccionar nuevas referencias dentro de las herramientas, sin salir del entorno de modelado de estilo.• Reemplazar referencias (Replace References) permite reemplazar una entidad de estilo por otra.
Reemplazar referencias (Replace References) permite reemplazar una entidad de estilo por otra.• Editar referencias (Edit References) permite tomar una entidad de estilo y cambiar el elemento al que hace referencia.
Editar referencias (Edit References) permite tomar una entidad de estilo y cambiar el elemento al que hace referencia.• Se puede girar la dirección de las nuevas referencias según sea necesario.
• Se puede mostrar automáticamente una vista previa de los resultados cada vez que se selecciona una nueva referencia mediante Vista previa dinámica (Dynamic Preview), o bien mostrar manualmente una vista previa de las referencias que se han actualizado hasta el momento mediante Vista previa (Preview).
• Se puede investigar la opción Gestión de hijos (Child Handling) durante la edición y el reemplazo de referencias.
Beneficios
• Con esta mejora, se facilita la reelaboración de los modelos de estilo, lo que permite ahorrar tiempo y esfuerzo que antes se perdían debido a remodelaciones o cambios complicados.
• Se permite que el estilo sea más coherente con el modo principal de Creo.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | • Los vértices no tienen ID exclusivos. Como resultado, la herramienta no separa una curva/arista y sus vértices cuando la opción Visualización de filas (Row Display) está definida para enumerar todos los usos de una referencia en una sola fila. Esto dará como resultado un indicador de advertencia. • La opción de girar no está disponible si la función o referencia hija ha fallado. • Esta opción solo funcionará si los extremos recortados/extendidos utilizados están definidos por valores, y no si los extremos recortados/extendidos están definidos por referencias. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
