Opciones relacionadas con el espesor mejorado en una conversión
Creo+
Ubicación en la interfaz de usuario: pulse en > > o seleccione un cuerpo, pulse con el botón derecho del ratón y seleccione Convertir en chapa (Convert to Sheet Metal).
Vídeos
Descripción

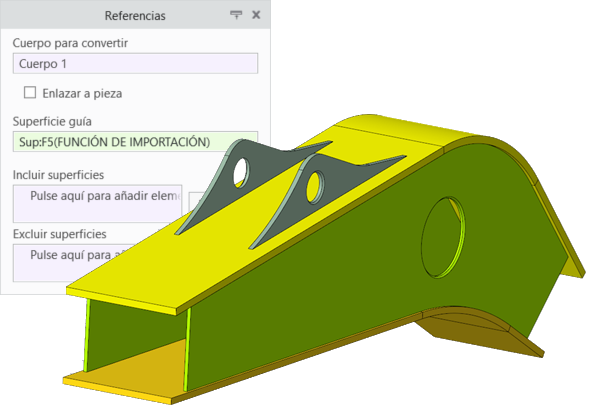

Al convertir un cuerpo sólido en un cuerpo de chapa, ahora se tiene la opción de enlazar el cuerpo de chapa a la pieza de chapa. Cuando el parámetro de espesor de pieza no existe, por ejemplo, cuando se convierte el primer cuerpo, los parámetros de espesor de cuerpo y pieza se definen en el mismo valor.

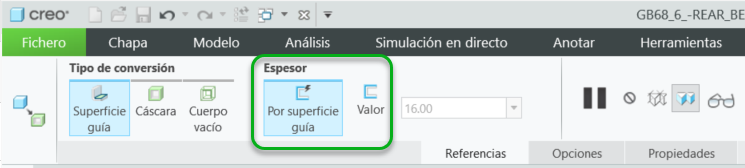

Hay nuevas opciones de espesor disponibles cuando se utiliza la opción Superficie guía (Driving Surface).
• Valor: se ofrecen las opciones que se indican a continuación.
◦ Valor definido por el usuario: cuando el cuerpo no está vinculado a la pieza, se puede escribir un nuevo valor de espesor.
◦ Valor de espesor de la pieza: cuando el cuerpo está vinculado a la pieza.
◦ Valor medido desde la geometría original en el momento de la creación (sin actualizaciones automáticas).
• Por superficie guía: espesor del cuerpo controlado paramétricamente que se deriva de la geometría sólida original, que se actualiza automáticamente durante la regeneración.
Beneficios
Se ha mejorado el soporte del método de diseño "descendente" de las piezas y los conjuntos de chapa.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
