Operaciones con booleanos y cuerpos en chapa multicuerpo
Creo+
Ubicación en la interfaz de usuario: pulse en >
Operaciones con booleanos (Boolean Operations).
Operaciones con booleanos (Boolean Operations).Pulse en >
Dividir/recortar cuerpo (Split/Trim Body).
Dividir/recortar cuerpo (Split/Trim Body).Pulse en la flecha situada junto a Cuerpo (Body) y pulse en
Quitar cuerpo (Remove Body).
Quitar cuerpo (Remove Body).Utilice los comandos del grupo Operaciones (Operations).
Vídeos
Descripción
Con soporte completo de multicuerpo, opciones Operaciones con booleanos (Boolean Operations), Dividir (Split) y Recortar (Trim) están disponibles para los cuerpos de chapa.
• Opciones de operaciones con booleanos (combinar, sustraer e intersectar) específicas de chapa

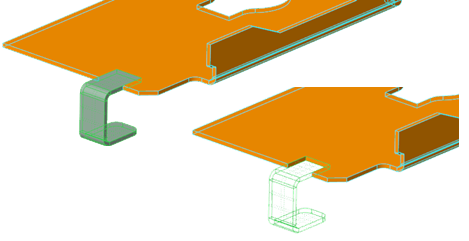

◦ Para la sustracción e intersección, la opción Normal a la superficie (Normal to Surface) permite controlar la eliminación de material.

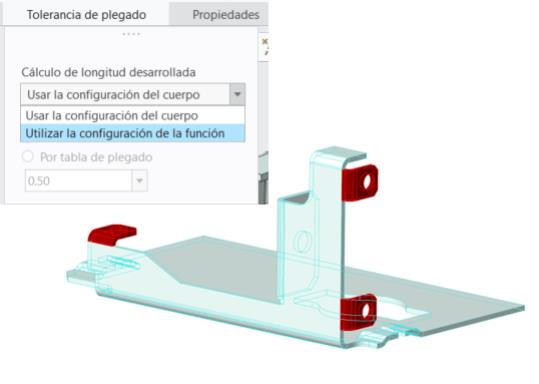

◦ Para la combinación, existe la opción de cambiar los valores de tolerancia de plegado de los plegados de los cuerpos de modificación cuando se selecciona Usar la configuración del cuerpo (Use body settings) o conservar los valores de tolerancia de plegado de los cuerpos de modificación cuando se selecciona Utilizar la configuración vigente (Use current settings).
• Opciones de cuerpo dividido específicas de chapa:
◦ Opción para utilizar un corte de chapa (un corte extruido) o un corte sólido.
◦ Dividir por volumen (Split by Volume) permite dividir volúmenes distintos individuales, anteriormente conocidos como piezas distintas, de un cuerpo de chapa a un nuevo cuerpo de chapa.
• Otras operaciones de cuerpo son, Quitar cuerpo (Remove Body), Copiar (Copy), Pegar (Paste), Pegar especial (Paste Special), Crear copia simétrica (Mirror), Patrón (Pattern), comandos Modelado flexible y Copia geométrica (Copy Geometry). Una función de copia geométrica local crea un nuevo cuerpo de chapa y una función de copia geométrica externa crea un cuerpo sólido estándar.

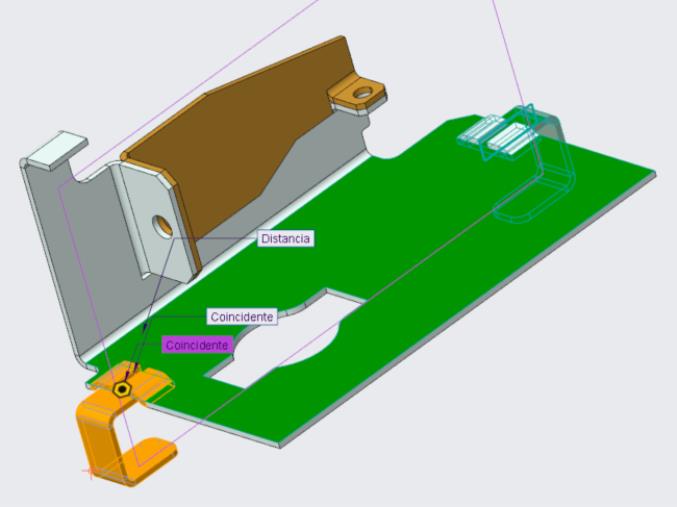

Ejemplo de operación de movimiento flexible:

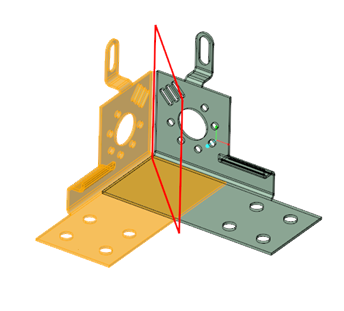

Ejemplo de operación de copia simétrica en un cuerpo:

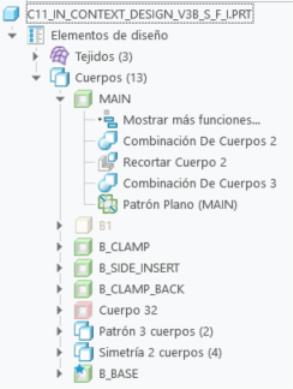

Un ejemplo del árbol de evolución de tejido o cuerpo con operaciones de cuerpo.
Beneficios
Con estas mejoras, se aumentan la productividad del usuario y la eficiencia del diseño.
Con las metodologías de diseño multicuerpo mejoradas, ahora se puede hacer lo siguiente:
• Diseñar de forma fácil y fiable una única parte del cuerpo que contenga formas geométricas repetitivas o simétricas.
• Diseñar en contexto aplicando la metodología del modelo maestro para diseños de chapa metálica.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | Quitar cuerpo: no se puede quitar el último cuerpo de chapa restante de la pieza. Tolerancia de plegado: cuando se utiliza Usar la configuración del cuerpo (Use body settings), solo se pueden combinar cuerpos que no contienen plegados aplanados. Dividir cuerpo: en algunas situaciones, solo el corte sólido puede producir correctamente la geometría resultante necesaria. Intersección y sustracción booleanas: las opciones  Copiar aspectos visuales de superficie (Copy Surface Appearances) y  Actualizar referencias (Update Reference) solo están disponibles cuando la opción de corte Normal a la superficie (Normal to Surface) no es la opción activa. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
