Creación y flujo de trabajo básico para la creación de piezas multicuerpo
Creo+
Ubicación en la interfaz de usuario: N/A
Vídeos
Descripción

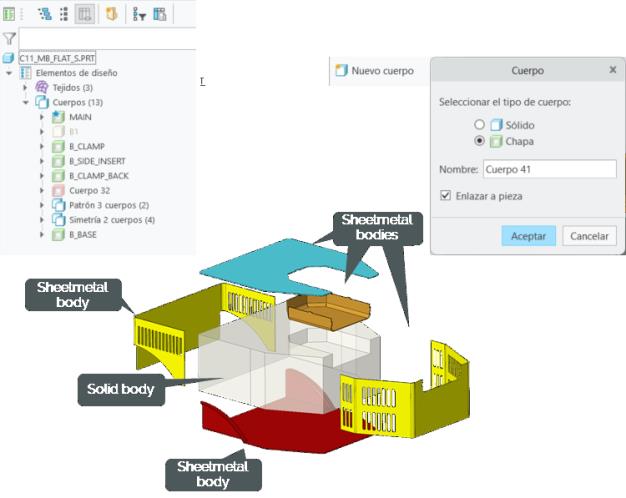

Soporte completo de multicuerpo para el diseño de chapa. Se pueden crear múltiples cuerpos de chapa además de múltiples cuerpos sólidos. Las características (preferencias) de chapa están ahora definidas y gobernadas por el cuerpo. Por ejemplo, los distintos cuerpos pueden tener distintos espesores.
Un nuevo concepto, específico de cuerpos de chapa, permite vincular un cuerpo a la pieza. Cuando el cuerpo se enlaza a la pieza, los parámetros de chapa del cuerpo, por ejemplo SMT_Thickness, están gobernados por los parámetros de pieza.
Los cuerpos de chapa soportan los mismos conceptos de cuerpo, como los atributos de cuerpo Por defecto y Construcción.
Entre los flujos de trabajo de creación de cuerpos nuevos y refinados para cuerpos de chapa se incluye:
• El comando Nuevo cuerpo (New Body) que permite elegir el tipo de cuerpo que se va a crear: un cuerpo sólido o un cuerpo de chapa.
• Ahora hay una ficha Opciones del cuerpo (Body Options) en funciones que crean paredes no conectadas.
• Se puede convertir un cuerpo sólido en un cuerpo de chapa.
• Las operaciones de cuerpo están disponibles para los cuerpos de chapa.
• Cuando se colocan funciones de chapa definidas por el usuario, hay una opción Nuevo cuerpo (New Body).
Beneficios
Con estas mejoras, se aumentan la productividad del usuario y la eficiencia del diseño.
Con las metodologías de diseño multicuerpo mejoradas, ahora se puede hacer lo siguiente:
• Diseñar de forma fácil y fiable una única parte del cuerpo que contenga formas geométricas repetitivas o simétricas.
• Diseñar en contexto aplicando la metodología del modelo maestro para diseños de chapa metálica.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | • Debe existir al menos un cuerpo de chapa en el diseño. • La función de primera pared que crea la geometría inicial de un cuerpo de chapa no se puede suprimir. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
