• Esbozo (Sketch) > Proyección (Project)

• Esbozo (Sketch) > Desvío (Offset)

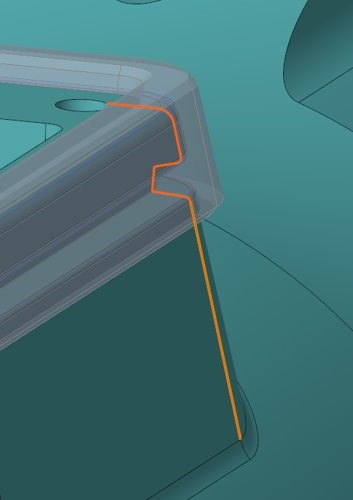

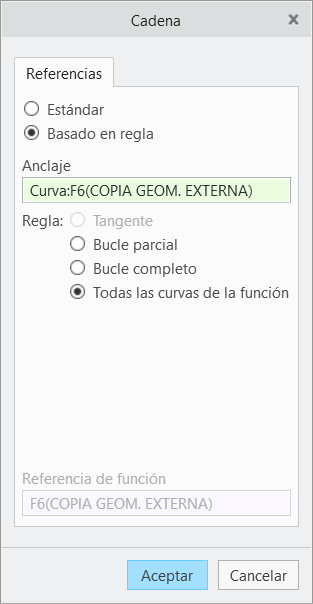

• La regla de recopilación Todas las curvas de la función (All curves in feature) se ha añadido a la herramienta de proyección. Se debe tener en cuenta que esta regla solo se evalúa al crear el esbozo.

• Las herramientas modernizadas de proyección y desvío están ahora disponibles en los flujos de trabajo del programa de esbozo para las funciones basadas en trayectoria, tales como el patrón de curvas, el barrido, la pestaña y más.

• Existen múltiples mejoras de capacidad de uso que facilitan la reutilización y manipulación de la geometría de desvío y proyectada:

◦ Al trabajar con una curva compuesta creada mediante la proyección o el desvío de la geometría, ahora se puede hacer referencia a entidades individuales desde la curva compuesta desde los flujos de trabajo basados en acciones y objetos para acotar y restringir. Concretamente, se incluyen la herramienta de creación de cotas, las herramientas de creación de restricciones y algunas otras herramientas, como las herramientas de círculos concéntricos y arcos concéntricos.

◦ Las herramientas de chaflanes y ortogonales mejoradas dividen automáticamente una curva compuesta en dos e insertan el redondeo o chaflán.

◦ La herramienta de copia simétrica soporta curvas compuestas.

◦ La referencia a una entidad de una curva compuesta añade una referencia explícita a la cadena o bucle que se puede ver desde las herramientas externas al programa de esbozo, como las herramientas Editar referencias (Edit References) y Visualizador de referencias (Reference Viewer).

• La geometría se puede proyectar o desviar como geometría de construcción.

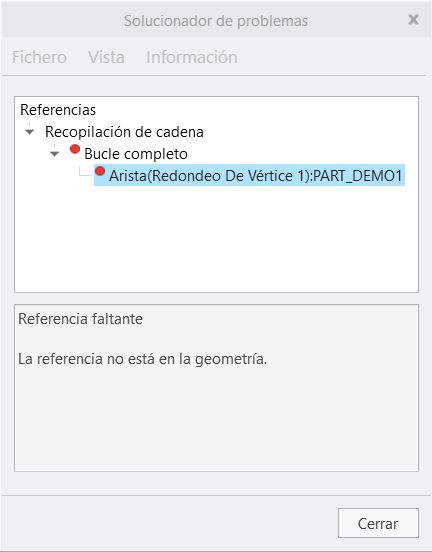

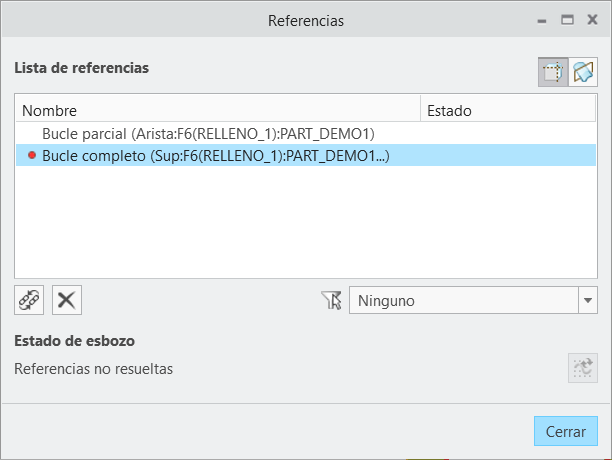

• Hay información de resolución de problemas mejorada disponible para las referencias de cadena utilizadas en las herramientas de proyección y desvío. Esta función ayuda a comprender por qué ha habido una regeneración fallida de una referencia de cadena.

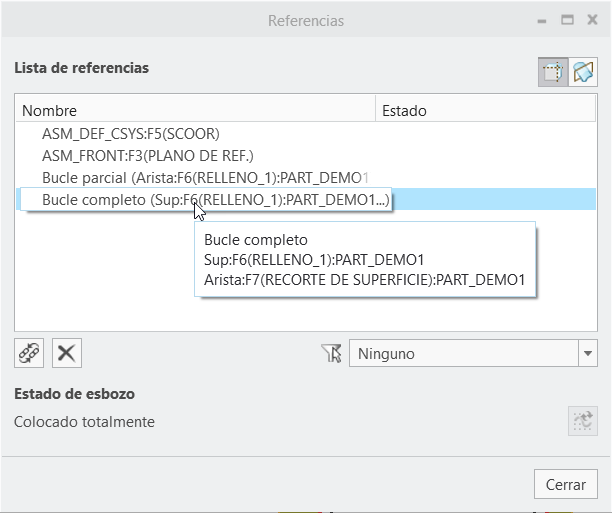

• Hay información de referencia más detallada disponible, en la que se muestra el componente de referencia de las referencias externas al que se hace referencia.

• Aunque la herramienta Mezcla (Blend) todavía no soporta completamente las funciones modernizadas de proyección y desvío, ahora permite hacer referencia a líneas centrales, sistemas de coordenadas, puntos y geometría de construcción, además de la geometría esbozada sólida de secciones existentes.
