Mejoras en el desbaste de HSM y el desbaste de restos de HSM
Creo+
Ubicación en la interfaz de usuario:
1. En Mecanizado, pulse en una de las siguientes opciones:
◦ > >
Desbaste de HSM (HSM Rough)
Desbaste de HSM (HSM Rough)◦ > >
Desbaste de restos de HSM (HSM Rest Rough)
Desbaste de restos de HSM (HSM Rest Rough)2. Pulse en la ficha Parámetros (Parameters) y defina el valor del parámetro UPCUT_CUT_FEED, UPCUT_STEP_OVER o START_POINT_SHIFT_PERCENT.
Vídeos
Descripción
En las secuencias de desbaste de HSM y desbaste de restos de HSM, se pueden utilizar los siguientes parámetros nuevos para el mecanizado de 3 ejes o de 3+2 ejes:

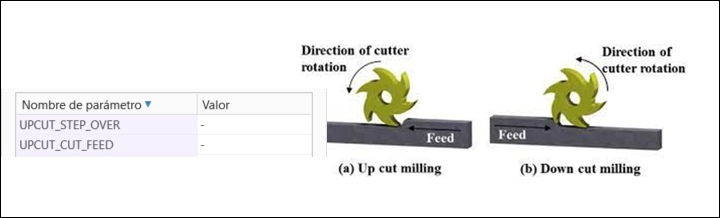

• UPCUT_CUT_FEED y UPCUT_STEP_OVER: estos parámetros se aplican para el tipo de escaneado CONSTANT_LOAD con el tipo de corte ZIG_ZAG o UPCUT. Utilice estos parámetros para definir valores menos agresivos de avances de corte y pasos para las pasadas de recorte en lugar de los valores STEP_OVER y CUT_FEED.

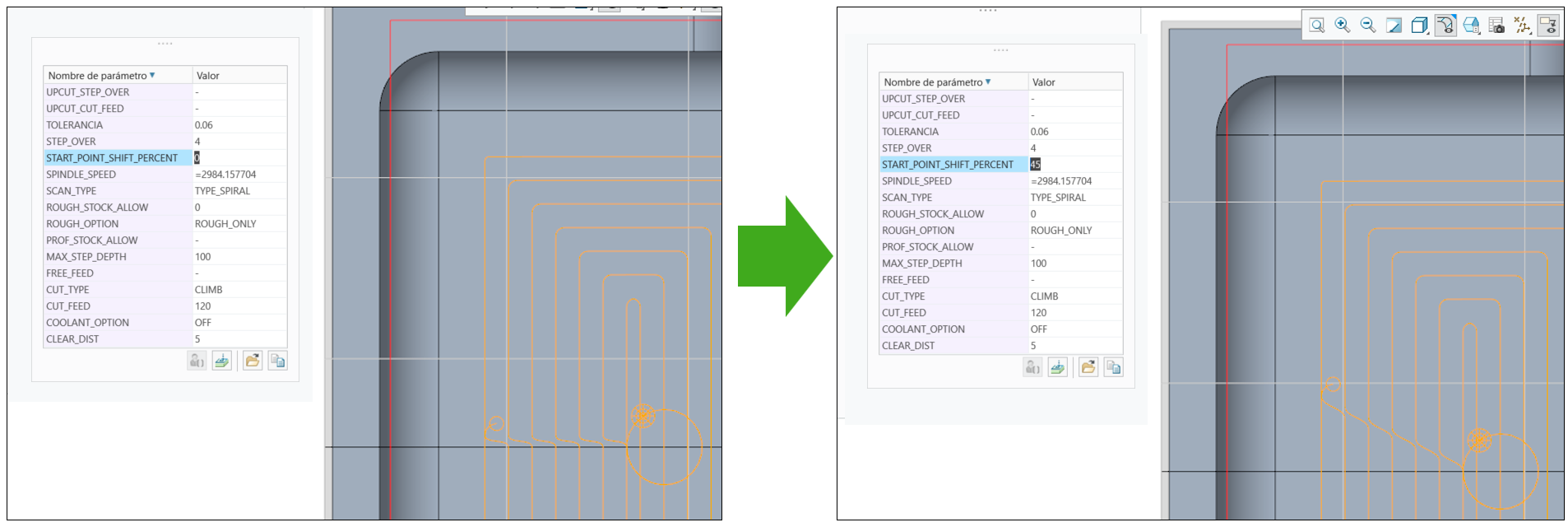

• START_POINT_SHIFT_PERCENT: este parámetro se aplica al tipo de escaneado TYPE_SPIRAL. Cambia el punto de inicio de la siguiente pasada según el porcentaje de solapado especificado.
Beneficios
• Los parámetros UPCUT_CUT_FEED y UPCUT_STEP_OVER proporcionan las siguientes ventajas:
◦ Mejor control de los avances para pasadas de recorte ascendente
◦ Reducción de las marcas de vibración y mejora de la vida útil de la herramienta
• El parámetro START_POINT_SHIFT_PERCENT proporciona las siguientes ventajas:
◦ Entrada más suave a la siguiente pasada
◦ Reducción de la carga de corte en la herramienta
• Coherencia con los flujos de trabajo de NC de Creo
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
