Soporte para aproximar aristas redondeadas en secuencias de HSM de depurado automático
Creo+
Ubicación en la interfaz de usuario:
1. En Mecanizado, pulse en > >
Depurado automático (Auto Deburring).
Depurado automático (Auto Deburring).2. Pulse en la ficha Parámetros (Parameters) y defina el valor del parámetro EDGE_SHAPE en REDONDEADO (ROUNDED).
Vídeos
Descripción

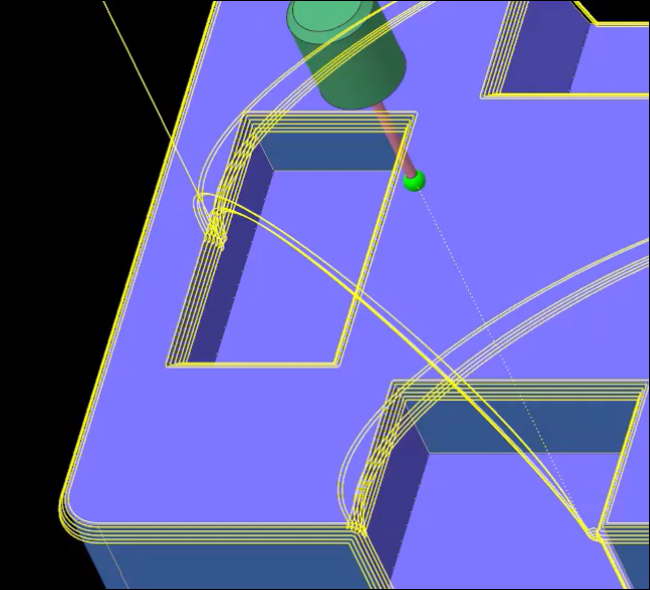

Con esta mejora, se puede utilizar el nuevo parámetro EDGE_SHAPE, que proporciona las opciones CHAFLÁN (CHAMFER) (por defecto) y REDONDEADO (ROUNDED) en la secuencia de HSM de depurado automático. Cuando se define en REDONDEADO (ROUNDED), la trayectoria de herramienta se aproxima a la forma redondeada o el acuerdo en las aristas vivas de una secuencia.
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Posibilidad de crear aristas redondeadas durante el depurado
• Más flexibilidad para preparar una pieza para el depurado
• Coherencia con los flujos de trabajo de NC de Creo
Información adicional
Sugerencias: | También se debe definir el valor del parámetro de NUMBER_CUTS en más de 1 al depurar las aristas vivas en una forma de chaflán o redondeo. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
